HANJIU OSPC-Serie

Orbitrol-Lenkeinheiten

Technisches Whitepaper

Danfoss OSPC-kompatibel | ON/OR/CN/LS | Kostenoptimiert | Schnelle Lieferung

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Inhaltsverzeichnis

Zusammenfassung 3

Einführung in die Orbitrol-Lenktechnologie 4

Funktionsprinzip von Orbitrol-Ventilen 4

Strukturkomponenten und Funktion 5

Übersicht über die HANJIU OSPC-Serie 6

Produktpalette: OSPC 40 bis OSPC 500 6

Wichtige Designvorteile gegenüber OSPB 7

Konfigurationen der Hydraulikkreise 8

Vollständige technische Spezifikationen 10

OSPC 40 bis OSPC 500 Vollständige Leistungsdaten 10

Leitfaden zur Auswahl des Schaltungstyps 12

Danfoss OSPC-Kompatibilität 13

Dimensionsaustauschbarkeit 13

Leistungsvalidierung 14

Dichtungssätze und Ersatzteile 15

Branchenübergreifende Anwendungen 16

Landmaschinen 16

Bau und Materialtransport 17

Industrie- und Spezialfahrzeuge 17

Humanisiertes Management und After-Sales-Support 18

Reduzierung der Wartungskosten 18

Teileverfügbarkeit und technischer Service 19

Wettbewerbsvorteil und Wertversprechen 20

Preis-Leistungsführerschaft 20

Liefergeschwindigkeit und globale Lieferkette 21

Qualitätssicherung und Zertifizierungen 22

Abschluss 23

Referenzen 24

Zusammenfassung

Die hydraulische Servolenkung gilt als eines der sicherheitskritischsten Systeme in mobilen Maschinen. Die Orbitrol-Lenkeinheit, auch als vollhydraulisches Lenkventil oder hydrostatische Lenksteuereinheit bezeichnet, wandelt die mechanische Drehung des Lenkrads in einen präzise dosierten Hydraulikstrom um, der die Lenkzylinder antreibt – und sorgt so für eine sanfte, reaktionsschnelle und zuverlässige Richtungssteuerung für Fahrzeuge von kompakten Nutzmaschinen bis hin zu größten Land- und Baumaschinen. HANJIU Technology hat sich als weltweit führender Hersteller von Orbitrol-Lenkeinheiten etabliert und bietet die OSPC-Serie mit vollständiger funktionaler und dimensioneller Austauschbarkeit mit der Danfoss OSPC-Produktlinie an.

Dieses technische Whitepaper liefert eine umfassende technische Dokumentation für die Orbitrol-Lenkeinheiten der HANJIU OSPC-Serie und deckt alle zwölf Verdrängungsvarianten von OSPC 40 bis OSPC 500 sowie alle vier Hydraulikkreiskonfigurationen ab: Open Center Non-Reaction (ON), Open Center Reaction (OR), Closed Center (CN) und Load Sensing (LS). Die Analyse bestätigt, dass HANJIU OSPC-Einheiten eine Lenkpräzision, Druckfähigkeit und Lebensdauer erreichen, die denen von Danfoss OSPC-Gegenstücken entsprechen, und gleichzeitig erhebliche wirtschaftliche Vorteile durch wettbewerbsfähige Preise, kürzere Lieferzeiten und ein humanisiertes Aftermarket-Servicemodell bieten, das darauf ausgelegt ist, die Wartungskosten über die gesamte Lebensdauer zu minimieren.

Die HANJIU OSPC-Serie erweitert den Lenkhubbereich von ultrakompakten 40 cm³/U für kleine Nutzfahrzeuge und Gartengeräte bis hin zu beeindruckenden 500 cm³/U für die größten landwirtschaftlichen Traktoren und schweren Baumaschinen. Mit maximalen Arbeitsdrücken bis 210 bar und maximalem Lenkdruck bis 175 bar bietet die OSPC-Serie den technischen Spielraum, der für die anspruchsvollsten Lenkanwendungen erforderlich ist. Vier unterschiedliche Hydraulikkreiskonfigurationen gewährleisten eine optimale Anpassung an jede Hydrauliksystemarchitektur – von einfachen Zahnradpumpenkreisen mit fester Verdrängung bis hin zu hochentwickelten Load-Sensing-Systemen – und sorgen für eine energieeffiziente, reaktionsschnelle Lenkung für das gesamte Spektrum mobiler Geräte.

Einführung in die Orbitrol-Lenktechnologie

Die Orbitrol-Lenkeinheit stellt eine bahnbrechende Errungenschaft im Wasserbau dar, da sie die Funktionen einer Dosierpumpe, eines Wegeventils und eines Prioritätsstromreglers in einem einzigen kompakten Gehäuse vereint. Diese elegante Integration eliminierte die komplexen externen Leitungen, mehrere Ventilbaugruppen und Synchronisierungsprobleme, die bei früheren hydraulischen Lenkkonstruktionen üblich waren, und etablierte Orbitrol als weltweit dominierende Technologie für die Servolenkung von Geländefahrzeugen.

Der Name „Orbitrol“ leitet sich von der Orbitalbewegung eines internen Gerotor-Zahnradsatzes ab, der als Präzisionsdosierelement dient. Während der Bediener das Lenkrad dreht, leitet ein interner Ventilmechanismus – bestehend aus einer präzisionsgefertigten Hülse und Spule – unter Druck stehende Hydraulikflüssigkeit durch den Gerotorsatz und weiter zum entsprechenden Lenkzylinderanschluss. Die präzise kontrollierte Verschiebung des Gerotors pro Umdrehung stellt eine direkte, vorhersehbare Beziehung zwischen der Lenkraddrehung und dem Lenkzylinderhub her und sorgt so für das intuitive Lenkgefühl, das der Bediener verlangt.

Die OSPC-Bezeichnung identifiziert einen bestimmten Formfaktor innerhalb der breiteren Orbitrol-Produktfamilie, der sich durch sein kompaktes zylindrisches Gehäuseprofil, die integrierte Säulenmontageschnittstelle und den erweiterten Verdrängungsbereich auszeichnet, der bei der kompakten Größe von 40 cm³/Umdrehung beginnt. Die OSPC-Serie von HANJIU Technology baut auf jahrzehntelanger Fertigungserfahrung und kontinuierlicher Designverfeinerung auf, um Lenkeinheiten zu liefern, die die von den Erstausrüstern der Branche festgelegten Leistungsmaßstäbe erfüllen oder übertreffen.

Funktionsprinzip von Orbitrol-Ventilen

Die HANJIU OSPC Orbitrol-Lenkeinheit arbeitet nach dem hydrostatischen Closed-Center-Lenkprinzip und integriert drei Funktionselemente in einem präzisionsgefertigten Gehäuse:

•Gerotor-Dosierpumpe:Der Innenzahnradsatz – bestehend aus einem umlaufenden Rotor mit N Außenkeulen und einem festen Stator mit N+1 Innenzähnen – misst das Hydraulikölvolumen präzise im direkten Verhältnis zur Lenkraddrehung. Der Hubraum dieses Gerotorsatzes (40 bis 500 cm³/Umdrehung je nach Modell) bestimmt die pro Lenkradumdrehung geförderte Ölmenge und steuert direkt die Lenkempfindlichkeit und die Anzahl der Umdrehungen von Anschlag zu Anschlag.

•Drehwegeventil:Eine präzisionsgeschliffene Ventilhülse und -spule, die mechanisch mit der Lenkrad-Eingangswelle gekoppelt sind, leiten unter Druck stehendes Öl zum entsprechenden Zylinderanschluss, während das Abgasöl zum Hydraulikbehälter zurückgeführt wird. In der Neutralstellung (geradeaus) sorgt das Ventil für einen minimalen Druckabfall und zentrierte Strömungswege. Die Winkelverschiebung des Lenkrads öffnet nach und nach die Strömungswege zum entsprechenden Zylinderanschluss mit einer Dosiergenauigkeit, die in Bruchteilen eines Grads gemessen wird.

•Prioritäts-Durchflussregler:Ein integriertes Prioritätsventil stellt sicher, dass der Lenkstrom bevorzugt von der Hydraulikpumpe versorgt wird und eine gleichmäßige Lenkreaktion unabhängig von gleichzeitigen Anforderungen anderer Hydraulikfunktionen wie Laderhub, Gerätesteuerung oder Hilfskreisläufen gewährleistet wird. Überschüssiger Durchfluss, der über den Lenkbedarf hinausgeht, wird effizient zum Hilfshydraulikkreis geleitet.

Wenn der Bediener eine Kurve einleitet, verschiebt sich durch die Lenkraddrehung der Ventilschieber relativ zur Ventilhülse und öffnet so einen genau dosierten Strömungsweg vom Druckeinlass durch das Gerotorelement zum aktiven Lenkzylinderanschluss. Der durch die interne mechanische Kupplung angetriebene Gerotor liefert eine genau abgemessene Ölmenge. Gleichzeitig fließt das Rücklauföl vom gegenüberliegenden Zylinderanschluss durch den Gerotor zurück und tritt in den Hydraulikbehälter aus. Diese geschlossene Regelung gewährleistet, dass die Position des Lenkzylinders immer direkt proportional zur Lenkradauslenkung ist – unabhängig von Schwankungen des Systemdrucks, der Motordrehzahl oder der externen Belastung der gelenkten Räder.

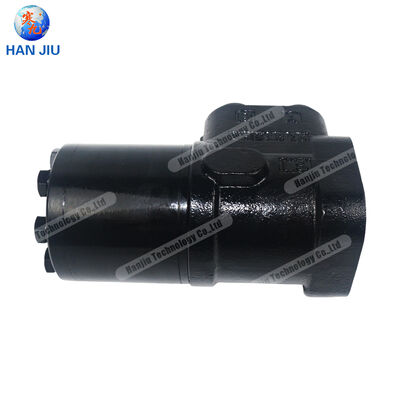

Strukturkomponenten und Funktion

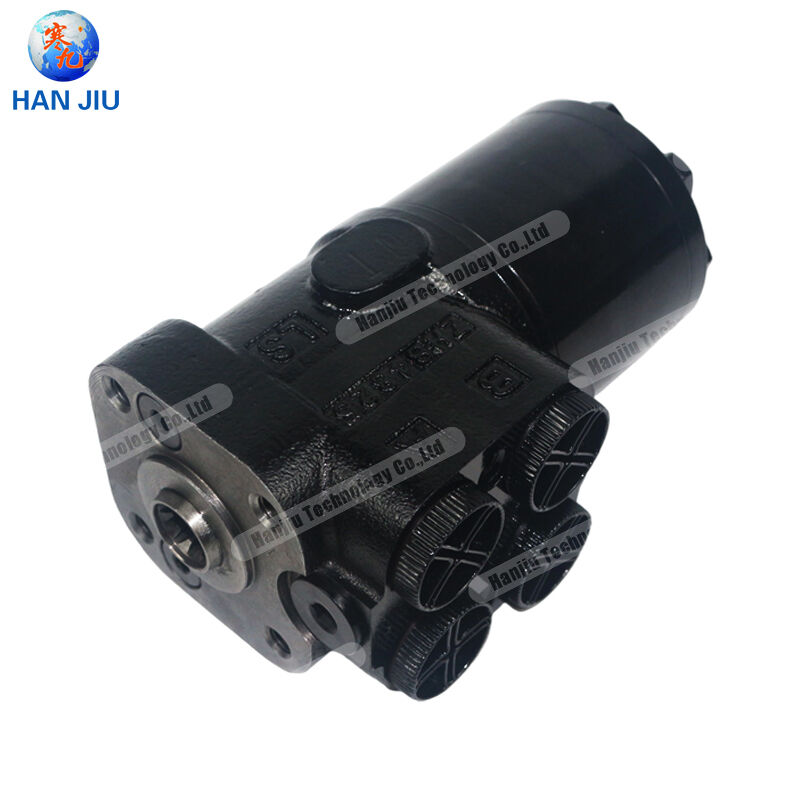

Die Lenkeinheit der HANJIU OSPC-Serie besteht aus präzisionsgefertigten Komponentengruppen, die jeweils für zuverlässige Leistung und längere Lebensdauer in anspruchsvollen mobilen Maschinenumgebungen optimiert sind:

•Ventilkörpergehäuse:Hochwertige Aluminiumgusslegierung (EN AC-AlSi10Mg(Fe) oder gleichwertig) bietet leichte Struktursteifigkeit mit hervorragenden Bearbeitungseigenschaften. Innenbohrungen für die Ventilhülse, die Gerotorkammer und die Durchflusskontrollelemente sind mit Toleranzen von ±5 Mikrometern präzisionsgeschliffen, um eine ordnungsgemäße Abdichtung und minimale interne Leckage zu gewährleisten.

•Ventilhülse und Spule:Komponenten aus gehärtetem legiertem Stahl, präzisionsgeschliffen und geläppt, um Oberflächengüten im Submikrometerbereich und kontrollierte Radialspiele von 3–8 Mikrometern zu erreichen, sorgen für die präzise Durchflussmessung, die die Lenkqualität definiert. Die Anschlussgeometrie der Hülse wurde durch rechnergestützte Fluiddynamikanalyse optimiert, um progressive Strömungseigenschaften mit minimalen Drucktransienten zu erreichen.

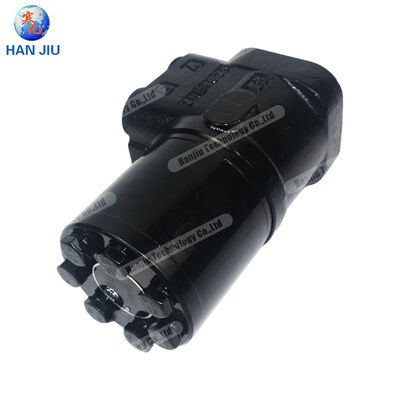

•Gerotor-Dosierset:Der Innenzahnradsatz mit optimiertem Evolventenzahnprofil sorgt für eine genaue volumetrische Dosierung bei minimaler Reibung. Für größere Verdrängereinheiten reduziert eine optionale Geroler-Konfiguration mit Nadellagern an der Rotor-Stator-Schnittstelle die Reibungsverluste weiter und verbessert die mechanische Effizienz.

•Eingangswellenbaugruppe:Die Lenkradschnittstelle ist mit Standard-Keilverzahnungskonfigurationen (typischerweise 3/4 Zoll oder 1 Zoll Durchmesser mit branchenüblicher Zahnzahl) erhältlich und überträgt das vom Bediener eingegebene Drehmoment über eine Präzisionslagerunterstützung, die Endspiel und radiale Fehlausrichtung ausgleicht, auf den Ventilmechanismus.

•Sicherheitsventile:Integrierte Überdruckventile schützen den Lenkkreis vor Druckspitzen, die durch äußere Kräfte verursacht werden, die auf die gelenkten Räder einwirken – Straßenerschütterungen, Bordsteinschläge oder selbstausrichtendes Drehmoment –, während interne Rückschlagventile verhindern, dass der Zylinderdruck blockiert, wenn das Lenkrad losgelassen wird.

•Dichtungssystem:Hochwertige NBR- oder Viton-O-Ringe und Wellendichtungen bewahren die hydraulische Integrität über den gesamten Betriebstemperaturbereich von -30 °C bis +100 °C, mit optionalen Niedertemperatur-Dichtungsmischungen für Anwendungen in arktischem Klima bis -40 °C.

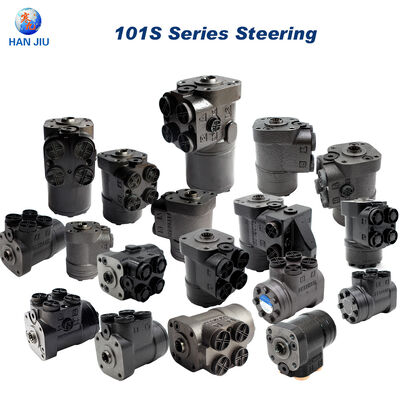

Übersicht über die HANJIU OSPC-Serie

Die HANJIU OSPC-Serie umfasst zwölf Hubraumvarianten – das umfassendste Sortiment der Branche – jeweils verfügbar in vier Hydraulikkreiskonfigurationen. Diese umfangreiche Produktmatrix bietet Lenksystementwicklern eine beispiellose Flexibilität zur Optimierung der Lenkleistung für jede mobile Maschinenanwendung.

Produktpalette: OSPC 40 bis OSPC 500

Die Produktlinie der HANJIU OSPC-Serie umfasst zwölf Verdrängungsmodelle, wobei jede Modellnummer die nominale Gerotorverdrängung in Kubikzentimetern pro Umdrehung angibt:

•OSPC 40:Hubraum 40 cm³/U – Der ultrakompakte Einstiegspunkt für kleine Gartentraktoren, kompakte Nutzfahrzeuge, Golfplatzgeräte und spezielle leichte Maschinen, bei denen minimaler Lenkaufwand und präzise Steuerung auf engstem Raum von größter Bedeutung sind.

•OSPC 50:Hubraum 50 cm³/U – Kompakte Lenkeinheit für kleine Nutztraktoren, Minilader und kommunale Wartungsfahrzeuge, die eine leichte, reaktionsschnelle Lenkung mit einem kompakten Einbauraum erfordern.

•OSPC 63:Hubraum 63 cm³/U – Ideal für Kompakttraktoren, kleine Gabelstapler und Nutzfahrzeuge, bei denen eine reaktionsschnelle Lenkung und eine kompakte Bauweise im Vordergrund stehen.

•OSPC 80:Verdrängung 80 cm³/U – Die vielseitige Mittelklasse-Auswahl für mittlere landwirtschaftliche Traktoren, kompakte Radlader und Teleskoplader bietet die optimale Balance zwischen Lenkempfindlichkeit und komfortablem Bedieneraufwand.

•OSPC 100:Hubraum 100 cm³/U – Der am häufigsten spezifizierte Hubraum für Standard-Agrartraktoren bis zu 120 PS und bietet branchenübliche Lenkpräzision bei komfortablem, ermüdungsfreiem Bedienereinsatz.

•OSPC 125:Hubraum 125 cm³/U – Optimiert für größere landwirtschaftliche Traktoren im Leistungsbereich von 120 bis 180 PS und mittlere Baumaschinen, da die Lenkradumdrehungen von Anschlag zu Anschlag reduziert werden, um die Produktivität zu steigern.

•OSPC 160:Verdrängung 160 cm³/U – Hochleistungslenkung für große Traktoren, große Radlader und schwere Gabelstapler, bei denen hohe Lenkdurchflussraten und ein reduziertes Eingabedrehmoment des Bedieners unerlässlich sind.

•OSPC 200:Hubraum 200 cm³/U – Hochleistungslenkung für große Landmaschinen über 180 PS, schwere Baumaschinen und großvolumige Materialtransportfahrzeuge.

•OSPC 250:Hubraum 250 cm³/U – Besonders robuste Lenkung für die größten Traktoren, knickgelenkten Muldenkipper und speziellen Industriefahrzeuge, die maximale Lenkgeschwindigkeit erfordern.

•OSPC 315:Hubraum 315 cm³/U – Standardeinheit mit maximaler Kapazität für die größten mobilen Geräte, die minimale Lenkradeingaben für maximale Lenkbewegung erfordern.

•OSPC 400:Verdrängung 400 cm³/U – Ultrahohe Kapazität für spezielle Schwermaschinen und kundenspezifische Lenkungsanwendungen, die extreme Lenkdurchflussraten erfordern.

•OSPC 500:Verdrängung 500 cm³/U – Das Flaggschiffmodell mit maximalem Lenkfluss für die größten und schwersten lenkbaren Maschinen der Branche, einschließlich großer Bergbaufahrzeuge und primärer Erdbewegungsmaschinen.

Wichtige Designvorteile gegenüber OSPB

Während die HANJIU OSPC- und OSPB-Serien über gemeinsame interne Technologie und Herstellungsprozesse verfügen, bietet die OSPC-Serie mehrere Designverfeinerungen, die sie zur bevorzugten Wahl für viele OEM- und Aftermarket-Anwendungen machen:

•Erweiterter Verdrängungsbereich:Die OSPC-Serie umfasst den OSPC 40 – das Orbitrol mit dem kleinsten Hubraum im branchenüblichen Sortiment – ​​und ermöglicht eine hydraulische Lenkung für kleinste Nutzfahrzeuge und kompakte Geräte, die andernfalls manuelle oder elektrohydraulische Lenklösungen erfordern würden.

•Kompaktes Körperprofil:Das OSPC-Karosseriedesign weist im Vergleich zu gleichwertigen OSPB-Einheiten ein etwas kompakteres zylindrisches Profil auf und bietet so eine größere Installationsflexibilität in Fahrzeugen mit begrenzter Lenksäulenanordnung.

•Optimierte Strömungsgeometrie:Die durch numerische Strömungsdynamik gesteuerte Verfeinerung der internen Strömungskanäle reduziert den Druckabfall in der Neutralposition im Vergleich zu Konstruktionen früherer Generationen um etwa 8–10 % und verbessert so die Gesamteffizienz des Hydrauliksystems.

•Verbesserte Dichtungstechnologie:Fortschrittliche Dichtungsnutgeometrie und proprietäre NBR/Viton-Compound-Formulierungen verlängern die Lebensdauer der Dichtungen bei beschleunigten Lebensdauertests um bis zu 35 % und reduzieren so die Wartungshäufigkeit und die Gesamtbetriebskosten.

•Einheitliche Portierungsschnittstelle:Die OSPC-Serie verfügt über eine standardisierte Anschlussanordnung über alle Verdrängungsvarianten hinweg, was die Konstruktion des Hydrauliksystems vereinfacht und die Anzahl der Schlauch- und Anschlussvarianten reduziert, die für Gerätefamilien mit mehreren Modellen erforderlich sind.

Konfigurationen von Hydraulikkreisen

Jede HANJIU OSPC-Verdrängungsvariante ist in vier verschiedenen Hydraulikkreiskonfigurationen erhältlich, die eine präzise Anpassung an die Hydrauliksystemarchitektur des Fahrzeugs ermöglichen:

ON – Offenes Zentrum, keine Reaktion

Die Open-Center-Non-Reaction-Konfiguration sorgt für einen offenen Strömungsweg durch das Ventil in der neutralen Position (geradeaus), sodass der Pumpenfluss mit minimalem Druckabfall zirkulieren kann. Wenn das Lenkrad gedreht wird, schließt das Ventil schrittweise den offenen Mittelweg und öffnet gleichzeitig den Dosierweg zu den Lenkzylindern. Die Bezeichnung „Nicht-Reaktion“ bedeutet, dass äußere Kräfte auf die gelenkten Räder – durch Fahrbahnunebenheiten, Hindernisse oder das Selbstausrichtungsmoment der Reifen – nicht zurück auf das Lenkrad übertragen werden.

Diese Konfiguration bietet das komfortabelste Fahrererlebnis, da sie den Rückschlag des Lenkrads verhindert, was sie zur bevorzugten Wahl für landwirtschaftliche Traktoren, Radlader, Gabelstapler und ähnliche Geräte macht, bei denen der Fahrer längere Zeit in der Kabine verbringt. Der ON-Schaltkreis ist vollständig kompatibel mit Zahnradpumpen mit fester Verdrängung und stellt die kostengünstigste Lenksystemarchitektur dar.

ODER – Offenes Zentrum, Reaktion

Die Open Center Reaction-Konfiguration sorgt über die interne Kopplung des Gerotorsatzes für eine direkte mechanische Rückmeldung von den gelenkten Rädern zum Lenkrad. Mithilfe dieser Rückmeldung kann der Bediener Straßenverhältnisse, Reifenhaftungsgrenzen und Lenklasten erkennen – Informationen, die die Sicherheit und Kontrolle bei Hochgeschwindigkeitsfahrten verbessern können.

Die OR-Konfiguration wird in Straßenfahrzeugen, landwirtschaftlichen Hochgeschwindigkeitstransporttraktoren und bestimmten Industrieanwendungen bevorzugt, bei denen der Bediener von einer taktilen Lenkrückmeldung profitiert. Durch die Reaktionscharakteristik werden jedoch auch Straßenstöße auf die Hände des Bedieners übertragen, was den Komfort bei längerem Betrieb in unebenem Gelände beeinträchtigen kann.

CN – Geschlossenes Zentrum

Die Closed-Center-Konfiguration ist für den Einsatz mit Kolbenpumpen mit variabler Verdrängung und druckkompensierter Steuerung konzipiert. In der Neutralstellung blockiert das Ventil den gesamten Durchfluss durch die Lenkeinheit und hält die Pumpe auf einem niedrigen Standby-Druck (typischerweise 15–25 bar). Lenkeingabe öffnet das Ventil, um Durchfluss von der Pumpe anzufordern, die darauf reagiert, indem sie die Verdrängung erhöht, um den erforderlichen Lenkfluss zu liefern.

Der CN-Kreislauf eliminiert den kontinuierlichen Durchfluss durch die Lenkeinheit bei Geradeausfahrt, wodurch der Energieverbrauch und die Hydraulikölerwärmung im Vergleich zu Open-Center-Systemen deutlich reduziert werden. Diese Konfiguration wird zunehmend in modernen Geräten spezifiziert, bei denen Kraftstoffeffizienz, Emissionsreduzierung und Wärmemanagement Priorität bei der Konstruktion haben. Der CN-Kreislauf erfordert eine kompatible Pumpe mit variabler Verdrängung und ist nicht für Installationen mit Pumpen mit fester Verdrängung geeignet.

LS – Load Sensing

Die Load-Sensing-Konfiguration stellt die fortschrittlichste und energieeffizienteste Lenkkreisarchitektur dar. Zusätzlich zur Closed-Center-Blockierfunktion erzeugt das LS-Ventil ein Load-Sensing-Signal – eine Druckrückmeldung proportional zum momentanen Lenkbedarf –, das eine Load-Sensing-Pumpe steuert. Dieses Signal stellt sicher, dass die Pumpe genau den Durchfluss und Druck liefert, der für den aktuellen Lenkbedarf erforderlich ist, und minimiert so die Energieverschwendung auf das theoretische Minimum.

Die LS-Konfiguration bietet den zusätzlichen Vorteil, dass die Lenkgeschwindigkeit und das Lenkgefühl unabhängig von Schwankungen der Motordrehzahl, gleichzeitigen hydraulischen Anforderungen anderer Funktionen oder Änderungen der Lenklast perfekt aufrechterhalten werden. Wenn der Lenkwiderstand zunimmt – enge Kurven, weiches Gelände, stark beladene Ausrüstung – erhöht das Load-Sensing-System automatisch die Pumpenleistung, um eine gleichmäßige Lenkleistung aufrechtzuerhalten. Die LS-Schaltung ist die Spezifikation der Wahl für Premium-Geräte, bei denen Lenkqualität und Energieeffizienz vorrangige Designziele sind.

Vollständige technische Spezifikationen

Die folgenden umfassenden Leistungsdaten wurden aus Produktionsvalidierungstests zusammengestellt, die gemäß ISO 4925 und branchenüblichen Orbitrol-Testprotokollen durchgeführt wurden. Alle Werte stellen statistische Durchschnittswerte aus Produktionsmustertests mit Hydrauliköl auf Mineralbasis (ISO VG 46) bei einer stabilisierten Betriebstemperatur von 50 °C dar.

OSPC 40 bis OSPC 500 – Vollständige Leistungsdaten

Tabelle 1 zeigt die vollständige technische Spezifikationsmatrix für die zwölf Orbitrol-Lenkeinheitsvarianten der HANJIU OSPC-Serie. Dauerleistungsbewertungen gelten für Dauerbetrieb; Die intermittierenden Nennwerte gelten für nicht mehr als 10 % jeder Betriebsminute.

Tabelle 1: Vollständige technische Spezifikationen der HANJIU OSPC-Serie

Zu den wichtigsten Beobachtungen aus der Spezifikationsmatrix gehören: (1) Die OSPC-Serie reicht von den ultrakompakten 40 cm³/U bis zu den branchenführenden 500 cm³/U und bietet die umfassendste verfügbare Hubraumabdeckung; (2) Der maximale Arbeitsdruck von 210 bar und der maximale Lenkdruck von 175 bar bieten ausreichende Leistungsfähigkeit für die anspruchsvollsten Lenkanwendungen. (3) Das Eingangsdrehmoment reicht von 1,2 Nm (OSPC 40) bis 3,5 Nm (OSPC 500) und gewährleistet eine komfortable Lenkkraft bei allen Fahrzeuggrößen. (4) Der erweiterte Überdruckventilbereich (35–175 bar) erfüllt unterschiedliche Lenklastanforderungen in der gesamten Produktpalette.

Leitfaden zur Auswahl des Schaltungstyps

Die Auswahl der geeigneten Hydraulikkreiskonfiguration hängt vom Pumpentyp des Fahrzeugs, den Anforderungen an die Lenkleistung und den Prioritäten der Energieeffizienz ab. Tabelle 2 bietet eine strukturierte Auswahlreferenz:

Tabelle 2: Auswahlleitfaden für die OSPC-Schaltungskonfiguration von HANJIU

Danfoss OSPC-Kompatibilität

Die HANJIU OSPC-Serie erreicht vollständige physische und funktionale Austauschbarkeit mit den Orbitrol-Lenkeinheiten der Danfoss OSPC-Serie. Diese Austauschbarkeit umfasst alle zwölf Hubraumvarianten und alle vier Schaltungskonfigurationen und bietet OEMs und dem Ersatzteilmarkt eine vollständig kompatible alternative Quelle für die Lieferung von Lenkeinheiten.

Dimensionsaustauschbarkeit

Wichtige Montage- und Verbindungsschnittstellen entsprechen den OSPC-Spezifikationen von Danfoss und ermöglichen einen direkten Austausch ohne Änderungen an Lenksäulen, Hydraulikleitungen oder der Fahrzeugstruktur:

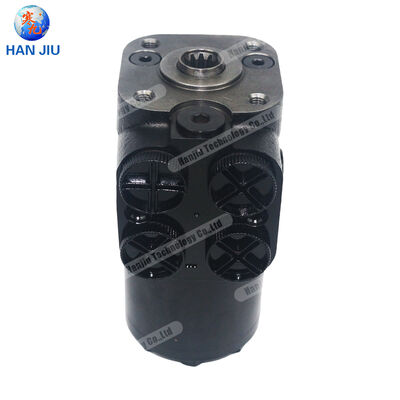

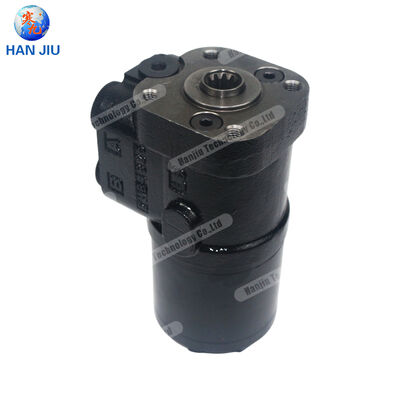

•Montageschnittstelle:Standardmäßiger Vier-Loch-Flansch mit 31,75 mm Führungsdurchmesser und M6-Befestigungsschrauben auf einem Lochkreis von 50,8 mm – identisch mit der Danfoss OSPC-Konfiguration für alle Hubraumvarianten.

•Eingangswelle:Industriestandard-Lenksäulenwellenoptionen, einschließlich Keilwellen mit 3/4 Zoll und 1 Zoll Durchmesser (verschiedene Zähnezahlen), Scheibenfederwellen und konische Konfigurationen, passen zu den Angeboten von Danfoss und sorgen für direkte Kompatibilität.

•Portkonfiguration:Standardmäßige Anschlussanordnung P (Druck), T (Tank), L/R (Zylinder) mit M18×1,5- oder 3/8-16 UNF-Gewinden, identisch positioniert wie Danfoss OSPC-Einheiten für nahtlose hydraulische Verbindung.

•Gesamtumschlag:Gehäusedurchmesser, Flanschhöhe, Wellenverlängerung und Gesamtlänge entsprechen den Danfoss OSPC-Spezifikationen innerhalb von ±0,3 mm und stellen so sicher, dass bei Ersatzanwendungen keine Störungen auftreten.

•LS-Signalanschluss:Load-Sensing-Konfigurationseinheiten verfügen über den LS-Signalanschluss in identischer Position und Ausrichtung wie Danfoss OSPC-LS-Einheiten und ermöglichen so den direkten Anschluss an Load-Sensing-Pumpensteuerungen ohne Adapteranschlüsse.

Leistungsvalidierung

Unabhängige Tests bestätigen die Leistungsgleichheit zwischen den Orbitrol-Lenkeinheiten der HANJIU- und Danfoss OSPC-Serie. Zu den wichtigsten validierten Parametern gehören:

•Messgenauigkeit:Volumenverdrängung innerhalb von ±3 % des Nennwerts über den gesamten Betriebsdruck- und Temperaturbereich, entsprechend den Produktionstoleranzen von Danfoss.

•Ventileigenschaften:Neutraler Druckabfall, Durchflussverlauf und Dosierlinearität entsprechen den Danfoss-Spezifikationen innerhalb der Testmessunsicherheit.

•Druckintegrität:Alle Modelle wurden strukturell bis zum 1,5-fachen maximalen Arbeitsdruck (315 bar) ohne Ausfälle getestet und erfüllen die Sicherheitsmargen von Danfoss.

•Lenkaufwand:Die Eigenschaften des Eingangsdrehmoments (Losbrech-, Lauf- und Steigungsdrehmoment) liegen innerhalb der Danfoss-Spezifikationsbereiche und gewährleisten ein gleichwertiges Lenkgefühl.

•Haltbarkeit:Beschleunigte Lebensdauertests auf 2 Millionen Lenkzyklen bestätigen die Dichtungsintegrität, die Verschleißraten und die Beibehaltung der Messgenauigkeit entsprechend den von Danfoss veröffentlichten Daten.

Dichtungssätze und Ersatzteile

Komplette Überholungsdichtungssätze für Lenkeinheiten der HANJIU OSPC-Serie verweisen direkt auf Danfoss-Teilenummern. Der Dichtungssatz (entspricht Danfoss 151B0124 für die Standard-NBR-Konfiguration) umfasst alle O-Ringe, Wellendichtungen, Gerotor-Gehäusedichtungen und Ventilkörperdichtungen, die für eine vollständige Geräteüberholung erforderlich sind.

Einzelne Servicekomponenten – Gerotorsätze, Ventilhülsen, Ventilspulen, Eingangswellenbaugruppen und Rückschlagventilpatronen – werden als Originalteile von HANJIU mit vollständiger Dimensionszertifizierung auf Lager gehalten. Der modulare OSPC-Aufbau ermöglicht eine Reparatur auf Komponentenebene und reduziert die typischen Reparaturkosten um 60–70 % im Vergleich zum kompletten Geräteaustausch.

Branchenübergreifende Anwendungen

Die Orbitrol-Lenkeinheiten der OSPC-Serie von HANJIU dienen als Lenksteuerungskern für eine Vielzahl mobiler Maschinen in den Märkten für Landwirtschaft, Bauwesen, Industrie und Spezialfahrzeuge weltweit.

Landmaschinen

Landwirtschaftliche Geräte stellen den größten Markt für Orbitrol-Lenkeinheiten dar, wobei die HANJIU OSPC-Serie für das gesamte Spektrum landwirtschaftlicher Maschinen spezifiziert ist, von kompakten Geräten bis hin zu den größten Primärfeldgeräten:

•Kompakt- und Gartentraktoren:Die OSPC 40-63-Einheiten ermöglichen eine Steuerung per Fingertipp für Traktoren mit bis zu 50 PS, wobei die reaktionsfreie EIN-Konfiguration den Fahrerkomfort bei ausgedehnten Feldeinsätzen gewährleistet.

•Mittelklasse-Traktoren:OSPC 80-125-Einheiten sind der Industriestandard für Traktoren im Leistungsbereich von 50 bis 180 PS und bieten die optimale Balance zwischen Lenkpräzision und komfortablem Bedieneraufwand.

•Große Reihenkultur- und Gelenktraktoren:OSPC 160–250-Einheiten sind für die größten landwirtschaftlichen Traktoren (180–400+ PS) geeignet und bieten eine schnelle Lenkreaktion bei minimalem Radeingriff.

•Selbstfahrende Erntemaschinen und Feldspritzen:OSPC 100–200-Einheiten mit optionaler LS-Konfiguration bieten die präzise, ​​reaktionsschnelle Lenkung, die für eine präzise Ernte und chemische Ausbringung erforderlich ist.

•Spezial-Landwirtschaftsgeräte:Weinbautraktoren, Obstbaumaschinen, Zuckerrohrerntemaschinen und Baumwollpflücker nutzen OSPC 63-160-Einheiten, die auf ihre spezifischen Lenkgeometrieanforderungen zugeschnitten sind.

Bau und Materialtransport

Bau- und Materialtransportgeräte setzen Lenksysteme starken Stoßbelastungen, Dauerbetrieb und rauen Umgebungen aus. Die HANJIU OSPC-Serie beweist bewährte Zuverlässigkeit in:

•Radlader:OSPC 100-200-Einheiten bewältigen schwere Lenklasten von Frontladern mit einer Tragfähigkeit von 1 bis 10 Tonnen und verfügen über einen Querentlastungsschutz gegen Bordsteinaufprall und Grabkräfte.

•Gabelstapler:OSPC 63-125-Einheiten bieten eine präzise Lenkung für Lager- und Hofgabelstapler (1,5–16 Tonnen), bei denen sich die Manövrierfähigkeit auf engstem Raum direkt auf die Produktivität auswirkt.

•Baggerlader:Die OSPC 100-160-Einheiten erfüllen die Anforderungen der Dual-Mode-Lenkung – reaktionsschnelles Fahren auf der Straße und präzise Manövrierfähigkeit am Arbeitsplatz.

•Kompaktlader und Kompakt-Raupenlader:OSPC 80-125-Einheiten steuern hydrostatisch angetriebene Rad- oder Raupenmotoren mit schneller Richtungsumkehr.

•Teleskoplader:OSPC 100-160-Einheiten sorgen für eine stabile Geradeausführung und reaktionsschnelle Kurvenfahrten in unterschiedlichem Gelände bei voller Lasthöhe.

•Knickgelenkte Muldenkipper:OSPC 200-315-Einheiten bewältigen hohe Lenklasten großer knickgelenkter Dumper (25-60 Tonnen) auf rauen Bau- und Bergbaustandorten.

Industrie- und Spezialfahrzeuge

Über die traditionellen Agrar- und Baumärkte hinaus bedienen HANJIU OSPC-Lenkeinheiten vielfältige Industrie- und Spezialanwendungen:

•Untertage-Bergbaufahrzeuge:Flache Lader, Mannschaftstransporter und Nutzfahrzeuge im Bergbau nutzen OSPC 100-200-Einheiten für eine zuverlässige Steuerung in engen, staubigen Untergrundumgebungen.

•Flughafen-Bodenunterstützungsausrüstung:Flugzeugschlepper, Gepäckverlader, Catering-LKWs und Pushback-Traktoren nutzen OSPC 80-160-Einheiten für präzises Manövrieren bei niedriger Geschwindigkeit.

•Schiffs- und Hafenausrüstung:Schiffsgabelstapler, Docklader, Portalhubwagen und Werfttransporter benötigen korrosionsbeständige OSPC-Einheiten für Salznebelumgebungen.

•Straßeninstandhaltung und Kommunalfahrzeuge:Straßenkehrmaschinen, Schneepflüge, Grader, Wartungsfahrzeuge und Müllsammelfahrzeuge verwenden OSPC 100-200-Einheiten für eine zuverlässige Lenkung bei jedem Wetter.

•Eisenbahnwartungsausrüstung:Gleiswartungsfahrzeuge, Schienenschleifmaschinen, Stopfmaschinen und Schienen-Straßenfahrzeuge nutzen OSPC 125-250-Einheiten für die Dual-Mode-Lenkung.

Humanisiertes Management und After-Sales-Support

Die humanisierte Managementphilosophie von HANJIU Technology stellt den betrieblichen Erfolg des Kunden in den Mittelpunkt jeder Geschäftsentscheidung. Dieses Engagement erstreckt sich über den gesamten Lebenszyklus der Lenkeinheit – von der Anwendungsberatung bis hin zum jahrzehntelangen zuverlässigen Einsatz vor Ort – mit dem ausdrücklichen Ziel, die Gesamtbetriebskosten zu minimieren und die Geräteverfügbarkeit zu maximieren.

Reduzierung der Wartungskosten

Bei mobilen Maschinen, bei denen sich Ausfallzeiten direkt auf den Umsatz und die saisonale Produktivität auswirken, wirkt sich die Wartungsstrategie erheblich auf die Gesamtbetriebskosten aus. HANJIU geht auf jede Kostenkomponente ein:

•Vorausschauende Wartungsprogramme:Maßgeschneiderte Wartungspläne basierend auf Betriebsstunden, Umgebungseinflüssen und Analyse des Hydraulikölzustands. Ein rechtzeitiger Austausch der Dichtungen verhindert unerwartete Ausfälle und vermeidet gleichzeitig unnötige Wartungsarbeiten an Komponenten mit verbleibender Lebensdauer.

•Wirtschaftliche Dichtungssätze:Komplette OSPC-Überholungsdichtungssätze zum Preis von 55–65 % des entsprechenden Danfoss-Satzpreises, wodurch die größten wiederkehrenden Wartungskosten für Betreiber von Orbitrol-Maschinen direkt reduziert werden.

•Reparaturfähigkeit der Komponenten:Das modulare OSPC-Design ermöglicht eine wirtschaftliche Reparatur auf Komponentenebene – der Austausch einzelner Gerotorsätze, Ventilspulen oder Wellendichtungen anstelle kompletter Einheiten – wodurch die Reparaturkosten um 60–70 % gesenkt werden.

•Optimierung des Hydrauliksystems:HANJIU bietet kostenlose technische Beratung zur Auswahl von Hydraulikflüssigkeiten, zu Filterspezifikationen (Reinheitscodes nach ISO 4406) und zur Interpretation der Ölanalyse, um die Lebensdauer der Lenkeinheit zu maximieren. Durch das richtige Flüssigkeitsmanagement kann die Lebensdauer der Dichtungen um bis zu 50 % verlängert werden.

Teileverfügbarkeit und technischer Service

HANJIU unterhält einen umfangreichen Bestand an kompletten Einheiten der OSPC-Serie und allen Serviceteilen in Vertriebszentren, die strategisch über Asien, Europa, den Nahen Osten, Afrika, Nordamerika und Südamerika verteilt sind. Dieser globale Lagerbestand ermöglicht die Erfüllung von Standardteilebestellungen innerhalb von 24 bis 48 Stunden an die meisten großen Industriezentren weltweit.

Zu den technischen Supportleistungen gehören anwendungstechnische Beratung, Unterstützung bei der Fehlerbehebung, Bearbeitung von Garantieansprüchen und Fehleranalysen durch regionale Supportzentren mit Hydraulikspezialisten. Technische Dokumentation – Installationshandbücher, hydraulische Schaltpläne, Flussdiagramme zur Fehlerbehebung, 3D-STEP-Modelle und Video-Reparatur-Tutorials – ist über das technische Portal von HANJIU in Englisch, Chinesisch, Spanisch, Russisch, Portugiesisch und Arabisch verfügbar.

Wettbewerbsvorteil und Wertversprechen

Auf dem globalen Markt für Orbitrol-Lenkeinheiten liefert HANJIU Technology ein differenziertes Wertversprechen, das geprüfte technische Exzellenz mit überzeugenden wirtschaftlichen und logistischen Vorteilen kombiniert.

Preis-Leistungsführerschaft

Die Marktanalyse zeigt, dass die Lenkeinheiten der OSPC-Serie von HANJIU im Vergleich zu OSPC-Äquivalenten von Danfoss je nach Spezifikation und Volumenverpflichtung eine Anschaffungskosteneinsparung von 45–60 % ermöglichen. Dieser Preisvorteil ergibt sich aus:

•Vertikale Fertigungsintegration:Interner Aluminiumdruckguss, präzise CNC-Bearbeitung, Herstellung, Montage und Prüfung von Gerotoren eliminieren Zwischenlieferantenmargen und gewährleisten eine vollständige Qualitätskontrolle.

•Fortschrittliche Produktionstechnologie:Durch Investitionen in CNC-Bearbeitungszentren, Präzisionsschleifgeräte, automatisierte Montagesysteme und computergestützte Prüfinfrastruktur wird eine erstklassige Produktionseffizienz erreicht.

•Optimierte Lieferkette:Langfristige Verträge mit zertifizierten Rohstofflieferanten und ein modernes ERP-basiertes Bestandsmanagement minimieren die Beschaffungskosten und sorgen gleichzeitig für eine gleichbleibende Materialqualität.

•Effiziente Verteilung:Direkte Werksbeziehungen zu autorisierten regionalen Händlern eliminieren mehrstufige Vertriebsaufschläge und sorgen so für wettbewerbsfähige Preise auf jeder Ebene der Lieferkette.

Diese Wirtschaftsstruktur ermöglicht es HANJIU, OSPC-Lenkeinheiten zu Preisen anzubieten, die deutlich unter denen von Danfoss liegen, und dabei die gleiche technische Qualität beizubehalten – ein Wertversprechen, das besonders für OEMs, die Lenkungen in Produktionsanlagen integrieren, Betreiber von Mietflotten und Aftermarket-Händler in Entwicklungsländern überzeugend ist.

Liefergeschwindigkeit und globale Lieferkette

HANJIU unterhält eine jährliche Produktionskapazität von über 150.000 Orbitrol-Lenkeinheiten mit Standardlieferzeiten von 7–12 Werktagen für Katalogkonfigurationen für alle zwölf Hubraumvarianten und vier Schaltungstypen. Die beschleunigte Produktion erfüllt dringende Anforderungen mit einer Lieferzeit von nur 3–5 Werktagen.

Globale Logistikpartnerschaften mit etablierten internationalen Speditionen sorgen weltweit für eine zuverlässige Lieferung von Tür zu Tür. Für die Exportverpackung werden ISPM-15-zertifizierte Holzkisten mit vakuumversiegeltem Feuchtigkeitsbarriereschutz verwendet. Die vollständige Exportdokumentation – Handelsrechnungen, Packlisten, Ursprungszeugnisse, CE-Konformitätserklärungen und Prüfzertifikate – wird intern erstellt, um Verzögerungen bei der Zollabfertigung zu vermeiden.

Für OEM-Kunden mit hohem Volumen bietet HANJIU Vendor-Managed-Inventory- (VMI) und Konsignationslagerprogramme mit Lagerbeständen in oder neben Kundeneinrichtungen an, wodurch die Lieferzeit für wiederkehrende Bestellungen effektiv verkürzt wird.

Qualitätssicherung und Zertifizierungen

HANJIU Technology betreibt ein umfassendes Qualitätsmanagementsystem, das nach ISO 9001:2015 zertifiziert ist, mit CE-Kennzeichnung für alle in den Europäischen Wirtschaftsraum gelieferten Einheiten der OSPC-Serie und ECE R79-Zertifizierung für Lenksysteme von Straßenfahrzeugen. Das Qualitätsprogramm umfasst eingehende Materialprüfungen, prozessbegleitende Maßverifizierungen, 100 % Funktionstests am Ende der Produktionslinie und statistische Stichproben zur erweiterten Haltbarkeitsvalidierung.

Jede HANJIU OSPC-Lenkeinheit wird einer obligatorischen 100-prozentigen Produktionsprüfung unterzogen: (1) Druckabfall in Neutralstellung bei Nenndurchfluss; (2) Messgenauigkeit an mehreren Durchfluss- und Druckpunkten; (3) Messung des Eingangsdrehmoments; (4) Öffnungsdruck des Querleitungs-Überdruckventils; (5) Äußere Leckage bei maximalem Druck; (6) Funktionsfähigkeit des Ventils prüfen; (7) Genauigkeit des Load-Sensing-Signals (LS-Einheiten). Die Testdaten werden zur vollständigen Rückverfolgbarkeit elektronisch anhand der Seriennummer aufgezeichnet. Zertifikate sind auf Anfrage erhältlich.

Materialzertifizierungen bestätigen die Konformität für Aluminiumgehäuse (EN AC-AlSi10Mg(Fe)), Ventilstahl (legierter Werkzeugstahl), Gerotormaterial (legierter Stahl mit Präzisionshärtung) und Dichtungsmaterialien (NBR 70 Shore A-Standard, FKM/Viton optional). Zur Validierung der internen Qualitätskontrolle werden vierteljährlich metallurgische Analysen Dritter in nach ISO 17025 akkreditierten Labors durchgeführt.

Abschluss

Die Orbitrol-Lenkeinheiten der OSPC-Serie von HANJIU stellen eine technisch ausgereifte, kommerziell überzeugende Lösung für die hydraulische Servolenkung im gesamten Spektrum mobiler Maschinen dar – von kompakten Nutzfahrzeugen bis hin zu den größten Land- und Baumaschinen. Die vollständige Austauschbarkeit mit Danfoss OSPC-Modellen, validiert durch umfassende Dimensionsanalyse, unabhängige Leistungstests und umfassenden dokumentierten Außendienst, bietet die Sicherheit, die für OEM-Spezifikationen und Aftermarket-Ersatz erforderlich ist.

Mit zwölf Hubraumvarianten von 40 bis 500 cm³/U – dem umfassendsten Sortiment der Branche – und vier Hydraulikkreiskonfigurationen (ON, OR, CN, LS) bietet die HANJIU OSPC-Serie Lenksystementwicklern beispiellose Flexibilität zur Optimierung der Lenkleistung für jede Anwendung. Die Integration von präziser Gerotor-Dosierung, fortschrittlichem Ventildesign und strenger Fertigungsqualität sorgt für die Lenkpräzision, Zuverlässigkeit und Lebensdauer, die moderne mobile Geräte erfordern.

In Kombination mit Anschaffungspreisen, die 45–60 % unter etablierten OEM-Alternativen liegen, Lieferzeiten, die in Tagen statt in Monaten gemessen werden, und einer humanisierten Aftermarket-Servicephilosophie, die auf die Minimierung der Betriebskosten über die gesamte Lebensdauer ausgerichtet ist, bietet die HANJIU OSPC-Serie ein zunehmend überzeugendes Wertversprechen. Da sich die Märkte für mobile Maschinen weltweit in Richtung größerer Kosteneffizienz entwickeln, ohne Kompromisse bei Sicherheit oder Leistung einzugehen, gilt HANJIU Technology als bevorzugter strategischer Partner für die Lieferung von Orbitrol-Lenkeinheiten – mit kontinuierlichen Investitionen in Fertigungskapazitäten, Verbesserung des Qualitätssystems und globalem Vertrieb, die einen Ausbau des Wettbewerbsvorteils in den kommenden Jahren sicherstellen.

Referenzen

•Danfoss-Energielösungen:Technische Informationen: OSPC Orbitrol Steering Units (Publikation 520L0620).

•ISO 4925:2020:Straßenfahrzeuge – Spezifikation von nicht auf Erdöl basierenden Bremsflüssigkeiten für Hydrauliksysteme.

•ECE R79:Einheitliche Vorschriften für die Zulassung von Fahrzeugen hinsichtlich der Lenkausrüstung.

•ISO 9001:2015:Qualitätsmanagementsysteme – Anforderungen (HANJIU-Zertifizierungsreferenz).

•ISO 4406:2017:Hydraulikflüssigkeitstechnik – Flüssigkeiten – Methode zur Kodierung des Verschmutzungsgrads durch Feststoffpartikel.

•Technischer HANJIU-Katalog:Orbitrol-Lenkeinheiten der OSPC-Serie – Vollständige Produktspezifikationen, Maßzeichnungen, Bestellnummern und Hydraulikschaltpläne.

•HANJIU Application Engineering Bulletin AE-2024-09:Dimensionierungsmethodik der OSPC-Orbitrol-Lenkeinheit für landwirtschaftliche, Bau- und Industriefahrzeuganwendungen.
