HANJIU OSPB-Serie

Orbitrol-Lenkeinheiten

Technisches Whitepaper

Danfoss-kompatibel | ON/OR/CN/LS | Kostenoptimiert | Schnelle Lieferung

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Inhaltsverzeichnis

Zusammenfassung 3

Einführung in die Orbitrol-Lenktechnologie 4

Funktionsprinzip von Orbitrol-Ventilen 4

Strukturkomponenten und Funktion 5

Übersicht über die HANJIU OSPB-Serie 6

Produktpalette: OSPB 50 bis OSPB 500 6

Konfigurationen der Hydraulikkreise 7

Vollständige technische Spezifikationen 9

OSPB 50 bis OSPB 500 Vollständige Leistungsdaten 9

Leitfaden zur Auswahl des Schaltungstyps 11

Danfoss OSPB-Kompatibilität 12

Dimensionsaustauschbarkeit 12

Leistungsvalidierung 13

Dichtungssätze und Ersatzteile 14

Branchenübergreifende Anwendungen 15

Landmaschinen 15

Bau und Materialtransport 16

Industrie- und Schiffsfahrzeuge 16

Humanisiertes Management und After-Sales-Support 17

Reduzierung der Wartungskosten 17

Teileverfügbarkeit und technischer Service 18

Wettbewerbsvorteil und Wertversprechen 19

Preis-Leistungsführerschaft 19

Liefergeschwindigkeit und Lieferkette 20

Qualitätssicherung und Zertifizierungen 21

Abschluss 22

Referenzen 23

Zusammenfassung

Die hydraulische Lenksteuerung stellt eines der kritischsten Funktionssysteme in mobilen Maschinen dar und wirkt sich direkt auf die Sicherheit des Bedieners, die Produktivität und die Manövrierfähigkeit der Ausrüstung aus. Die Orbitrol-Lenkeinheit – auch hydrostatische Lenksteuereinheit oder vollhydraulisches Lenkventil genannt – dient als zentrales Nervensystem moderner hydraulischer Servolenkungen und wandelt mechanische Eingaben vom Lenkrad in einen präzise dosierten Hydraulikfluss um, der die Lenkzylinder betätigt. HANJIU Technology hat sich als führender Hersteller von Orbitrol-Lenkeinheiten etabliert und liefert die OSPB-Serie mit vollständiger funktionaler und dimensioneller Austauschbarkeit mit den Danfoss-OSPB- und OSPC-Serien.

Dieses technische Whitepaper enthält eine umfassende technische Dokumentation für die Orbitrol-Lenkeinheiten der OSPB-Serie von HANJIU, die alle elf Verdrängungsvarianten von OSPB 50 bis OSPB 500 umfasst, zusammen mit der gesamten Palette an Hydraulikkreiskonfigurationen, einschließlich Open Center Non-Reaction (ON), Open Center Reaction (OR), Closed Center (CN) und Load Sensing (LS). Die Analyse zeigt, dass HANJIU OSPB-Einheiten eine Lenkpräzision, Druckfähigkeit und Betriebshaltbarkeit erreichen, die denen von Danfoss entsprechen, und gleichzeitig überzeugende wirtschaftliche Vorteile durch wettbewerbsfähige Preise, schnelle Lieferung und eine humanisierte Servicephilosophie bieten, die auf die Minimierung der Wartungskosten über die gesamte Lebensdauer ausgerichtet ist.

Die HANJIU OSPB-Serie deckt den Lenkhubbereich von 50 cm³/U (geeignet für kompakte Nutzfahrzeuge) bis 500 cm³/U (für die größten Land- und Baumaschinen) ab, mit maximalen Arbeitsdrücken von bis zu 210 bar und einer Lenkdruckfähigkeit von bis zu 175 bar. Vier unterschiedliche Hydraulikkreiskonfigurationen ermöglichen eine optimale Anpassung an jeden Pumpentyp – von Zahnradpumpen mit fester Verdrängung bis hin zu druckkompensierten Load-Sensing-Systemen – und sorgen so für eine energieeffiziente, reaktionsschnelle Lenkleistung im gesamten Spektrum mobiler Geräteanwendungen.

Einführung in die Orbitrol-Lenktechnologie

Die Entwicklung hydraulischer Lenksysteme für Geländefahrzeuge und Industriemaschinen wurde durch die Entwicklung der Orbitrol-Lenkeinheit definiert – ein genial kompaktes Gerät, das die Funktionen einer Dosierpumpe, eines Wegeventils und eines Prioritätsflussreglers in einem einzigen präzisionsgefertigten Gehäuse vereint. Diese Integration eliminiert die komplexen externen Leitungen, mehrere Ventilbaugruppen und Synchronisierungsprobleme, die mit früheren Lenksystemkonstruktionen verbunden waren, und sorgt gleichzeitig für ein überragendes Lenkgefühl, Ansprechverhalten und Zuverlässigkeit.

Der Begriff „Orbitrol“ leitet sich von der Orbitalbewegung eines internen Zahnradsatzes (dem Gerotor- oder Geroler-Mechanismus) ab, der als Herzstück der Lenkeinheit dient. Wenn der Fahrer das Lenkrad dreht, treibt die Eingangswelle eine Ventilspule oder -hülse an, die sowohl den Hydraulikfluss zu den Lenkzylindern leitet als auch gleichzeitig das Gerotor-Dosierelement antreibt. Die Verdrängung des Gerotors pro Umdrehung bestimmt die genaue Ölmenge, die den Lenkzylindern bei jeder Umdrehung des Lenkrads zugeführt wird, und schafft so eine direkte, vorhersehbare Beziehung zwischen Radposition und Fahrzeuglenkung – die grundlegende Eigenschaft, die ein hochwertiges Lenkgefühl definiert.

HANJIU Technology hat erheblich in die Präzisionsfertigungskapazitäten investiert, die für die Produktion von Orbitrol-Lenkeinheiten erforderlich sind, und hat erkannt, dass die engen Toleranzen, speziellen Bearbeitungsprozesse und anspruchsvollen Montageverfahren, die diesen Geräten innewohnen, eine erhebliche technische Eintrittsbarriere darstellen. Die OSPB-Serie des Unternehmens profitiert von speziellen Gerotor-Fertigungszellen, Präzisionshongeräten für die Ventilkörperbearbeitung und einer umfassenden End-of-Line-Testinfrastruktur, die speziell für die Validierung von Lenkeinheiten entwickelt wurde.

Funktionsprinzip von Orbitrol-Ventilen

Die HANJIU OSPB-Orbitrol-Lenkeinheit arbeitet nach dem hydrostatischen Closed-Center-Lenkprinzip und integriert drei primäre Funktionselemente in einem kompakten Monoblock-Gehäuse:

•Dosierpumpe (Gerotor-Set):Das Innengetriebe mit umlaufendem Rotor und festem Stator dosiert das Hydraulikölvolumen präzise proportional zur Lenkraddrehung. Die geometrische Verdrängung dieses Gerotorsatzes (je nach Modell 50 bis 500 cm³/Umdrehung) bestimmt die pro Lenkradumdrehung geförderte Ölmenge – ein kritischer Parameter, der die Lenkempfindlichkeit und die Anzahl der Radumdrehungen von Anschlag zu Anschlag definiert.

•Drehventilbaugruppe:Eine präzisionsgefertigte Ventilhülse und -spule, die direkt mit der Lenkradeingangswelle verbunden sind, leiten unter Druck stehendes Öl zum entsprechenden Lenkzylinderanschluss, während das Abgasöl zum Tank zurückgeführt wird. In der neutralen Position (geradeaus) behält das Ventil einen zentrierten Zustand bei minimalem Druckabfall bei, während die Winkelverschiebung des Lenkrads die Strömungswege zum entsprechenden Zylinderanschluss zunehmend öffnet.

•Prioritätsflusskontrolle:Ein integriertes Prioritätsventil stellt sicher, dass der Lenkstrom bevorzugt von der Systempumpe versorgt wird und eine gleichmäßige Lenkreaktion unabhängig von gleichzeitigen Anforderungen anderer Hydraulikfunktionen (Laderhub, Anbaugerätehydraulik usw.) gewährleistet wird. Überschüssiger Durchfluss, der über den Lenkbedarf hinausgeht, wird zum Hilfshydraulikkreis geleitet.

Wenn der Bediener eine Kurve einleitet, führt die Drehung des Lenkrads dazu, dass sich der Ventilschieber relativ zur Ventilhülse verschiebt und ein Strömungsweg vom Druckeinlass durch das Gerotor-Dosierelement zum entsprechenden Zylinderanschluss geöffnet wird. Der Gerotorsatz, angetrieben durch die mechanische Kopplung zwischen Ventilkomponenten, liefert eine genau dosierte Ölmenge an den Lenkzylinder. Gleichzeitig fließt das Rücklauföl vom gegenüberliegenden Zylinderanschluss durch den Gerotor zurück und tritt in den Hydraulikbehälter aus. Diese geschlossene Regelung stellt sicher, dass die Position des Lenkzylinders immer proportional zur Lenkradauslenkung ist, unabhängig vom Systemdruck oder von Lastschwankungen.

Strukturkomponenten und Funktion

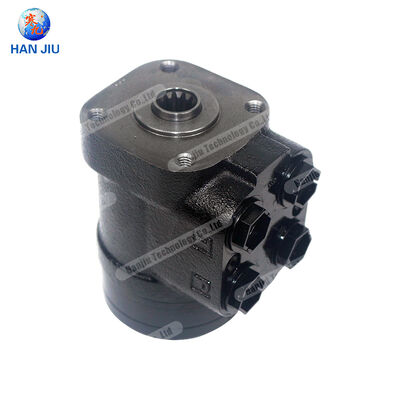

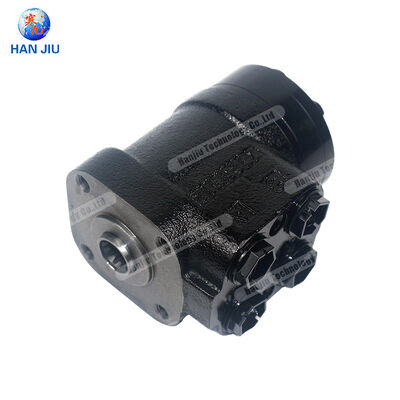

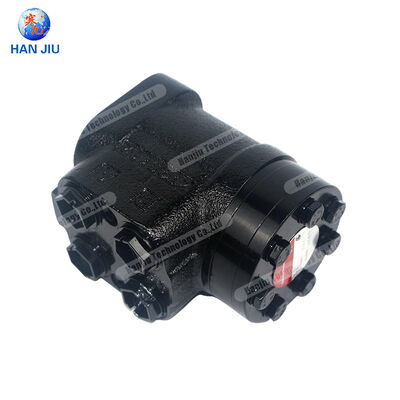

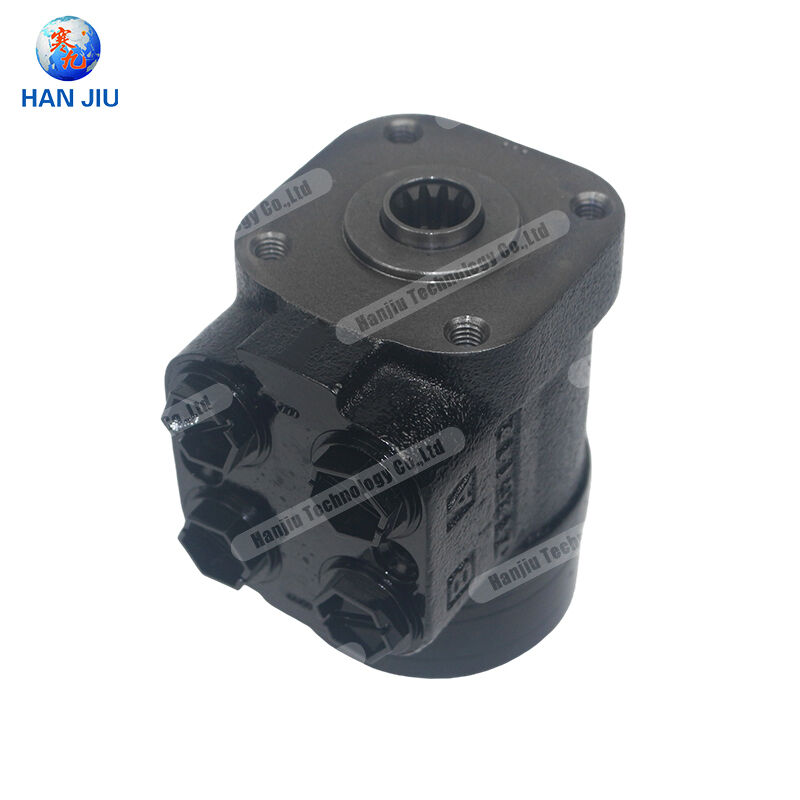

Die Lenkeinheit der HANJIU OSPB-Serie besteht aus mehreren präzisionsgefertigten Komponentengruppen, die jeweils zur Gesamtleistung, Zuverlässigkeit und Lebensdauer des Geräts beitragen:

•Ventilkörper (Gehäuse):Hochwertige Aluminiumgusslegierung (EN AC-AlSi10Mg(Fe) oder gleichwertig) sorgt für leichte Strukturintegrität mit hervorragenden Bearbeitungseigenschaften. Das Gehäuse enthält präzise geschliffene Bohrungen für die Ventilhülse, die Gerotorkammer und die Prioritätsventilkomponenten, wobei die Toleranzen innerhalb von ±5 Mikrometern liegen, um eine ordnungsgemäße Abdichtung und minimale interne Leckage zu gewährleisten.

•Ventilhülse und Spule:Komponenten aus gehärtetem legiertem Stahl, geschliffen und geläppt, um Oberflächengüten im Submikronbereich und exakte Radialspiele (typischerweise 3–8 Mikrometer) zu erreichen, sorgen für die präzise Durchflussmessung, die die Lenkqualität definiert. Die Öffnungsgeometrie der Hülse bestimmt die Strömungsverlaufseigenschaften, wenn das Lenkrad aus der Mitte gedreht wird.

•Gerotor/Geroler-Dosierset:Der Innenzahnradsatz mit optimiertem Zahnprofil sorgt für eine genaue Volumendosierung bei minimaler Reibung und Verschleiß. Die Geroler-Variante mit Nadellagern zwischen Rotor- und Statorkontaktflächen reduziert Reibungsverluste und verbessert den mechanischen Wirkungsgrad – besonders wichtig für größere Verdrängereinheiten.

•Eingangswellenbaugruppe:Die Lenkradschnittstelle, die mit Standard-Lenksäulenverzahnungen (typischerweise 1 Zoll oder 3/4 Zoll Durchmesser mit verschiedenen Zahnzahlen) erhältlich ist, überträgt das vom Bediener eingegebene Drehmoment auf den Ventilmechanismus und gleicht gleichzeitig Endspiel und radiale Fehlausrichtung durch präzise Lagerunterstützung aus.

•Rückschlagventile und Überdruckventile:Interne Rückschlagventile verhindern eine Blockierung des Zylinderdrucks beim Loslassen des Lenkrads, während Überdruckventile den Lenkkreis vor Druckspitzen schützen, die durch äußere Kräfte auf die gelenkten Räder (Fahrbahnstöße, Bordsteinaufprall usw.) verursacht werden.

•Dichtungssystem:Hochwertige NBR- oder Viton-O-Ringe und Wellendichtungen bewahren die hydraulische Integrität über den gesamten Betriebstemperaturbereich (-30 °C bis +100 °C), optional mit Niedertemperatur-Dichtungsmischungen für Anwendungen in arktischem Klima.

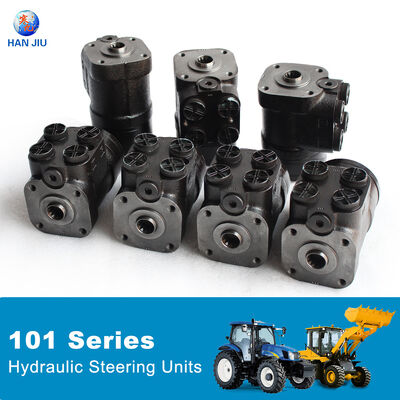

Übersicht über die HANJIU OSPB-Serie

Die HANJIU OSPB-Serie umfasst elf Hubraumvarianten, die jeweils in vier Hydraulikkreiskonfigurationen erhältlich sind, und bietet eine umfassende Lenkungslösungsmatrix, die praktisch jede Lenkungsanforderung für mobile Maschinen abdeckt, von kompakten Nutzfahrzeugen bis hin zu den größten landwirtschaftlichen Traktoren und Baumaschinen.

Produktpalette: OSPB 50 bis OSPB 500

Die Produktlinie der HANJIU OSPB-Serie umfasst die folgenden elf Hubraummodelle, wobei jede Modellnummer den nominalen Gerotor-Hubraum in Kubikzentimetern pro Umdrehung angibt:

•OSPB 50:Hubraum 50 cm³/U – Kompakte Lenkeinheit für kleine Nutzfahrzeuge, Minilader, Rasen- und Gartentraktoren und andere leichte Anwendungen, die eine präzise Lenksteuerung per Fingertipp erfordern.

•OSPB 63:Hubraum 63 cm³/U – Ideal für Kompakttraktoren, kleine Gabelstapler und Kommunalfahrzeuge, bei denen eine reaktionsschnelle Lenkung und ein kompakter Arbeitsbereich Priorität haben.

•OSPB 80:Verdrängung 80 cm³/U – Die vielseitige Mittelklasse-Option für mittlere landwirtschaftliche Traktoren, kompakte Radlader und Teleskoplader, die den Lenkaufwand und die Radeinschläge von Anschlag zu Anschlag ausbalanciert.

•OSPB 100:Hubraum 100 cm³/U – Der beliebteste Hubraum für Standard-Agrartraktoren bis 120 PS, bietet hervorragende Lenkpräzision bei komfortablem Bedieneraufwand.

•OSPB 125:Hubraum 125 cm³/U – Optimiert für größere landwirtschaftliche Traktoren (120–180 PS) und mittelgroße Baumaschinen, die weniger Lenkradumdrehungen von Anschlag zu Anschlag erfordern.

•OSPB 160:Hubraum 160 cm³/U – Hochleistungslenkung für große Traktoren, große Radlader und schwere Gabelstapler, bei denen eine hohe Lenkgeschwindigkeit und ein geringer Kraftaufwand des Bedieners unerlässlich sind.

•OSPB 200:Hubraum 200 cm³/U – Hochleistungslenkeinheit für große Landmaschinen (180+ PS), schwere Baumaschinen und große Materialtransportfahrzeuge.

•OSPB 250:Hubraum 250 cm³/U – Hochleistungslenkung für die größten Traktoren, großen knickgelenkten Muldenkipper und spezialisierten Industriefahrzeuge.

•OSPB 315:Hubraum 315 cm³/U – Standardeinheit mit maximaler Kapazität für die größten mobilen Geräte, die nur minimale Lenkradeingaben für maximale Beweglichkeit erfordern.

•OSPB 400:Hubraum 400 cm³/U – Ultrahohe Kapazität für spezielle Schwermaschinen und kundenspezifische Lenkanwendungen, die eine extreme Lenkgeschwindigkeit erfordern.

•OSPB 500:Hubraum 500 cm³/U – Das Flaggschiffmodell mit maximalem Lenkfluss für die größten und schwersten lenkbaren Geräte der Branche.

Konfigurationen von Hydraulikkreisen

Jede HANJIU OSPB-Verdrängungsvariante ist in vier verschiedenen Hydraulikkreiskonfigurationen erhältlich und ermöglicht so eine optimale Anpassung an die Hydrauliksystemarchitektur des Fahrzeugs:

ON – Offenes Zentrum, keine Reaktion

Die Open-Center-Non-Reaction-Konfiguration ist der am weitesten verbreitete Schaltungstyp, insbesondere in Land- und Baumaschinen. In der EIN-Konfiguration hält das interne Ventil einen offenen Mittelweg in der neutralen Position aufrecht, sodass der Pumpenstrom mit minimalem Druckabfall durch die Lenkeinheit strömen kann, bevor er zum Hydraulikbehälter zurückkehrt. Wenn das Lenkrad gedreht wird, schließt das Ventil schrittweise den offenen Mittelweg und öffnet gleichzeitig den Dosierweg zu den Lenkzylindern. Die Eigenschaft „Nicht-Reaktion“ bedeutet, dass äußere Kräfte, die auf die gelenkten Räder einwirken (durch Straßenunebenheiten, Hindernisse oder Neigung zur Selbstausrichtung), nicht zurück auf das Lenkrad übertragen werden. Diese Isolierung sorgt für ein komfortables Fahrererlebnis, indem sie einen Lenkradrückschlag verhindert, und ist die bevorzugte Konfiguration für die meisten Offroad-Anwendungen.

Der ON-Schaltkreis ist universell mit Zahnradpumpen mit fester Verdrängung kompatibel und stellt die Standardkonfiguration für Traktoren, Lader, Gabelstapler und ähnliche Geräte dar, bei denen der Bedienerkomfort im Vordergrund steht.

ODER – Offenes Zentrum, Reaktion

Die Open Center Reaction-Konfiguration bietet einen direkten mechanischen Rückkopplungspfad von den gelenkten Rädern zum Lenkrad, sodass der Fahrer die Straßenbedingungen und den Reifenwiderstand über das Lenkrad „fühlen“ kann. In der OR-Konfiguration überträgt eine Rückkopplungsverbindung (normalerweise durch die mechanische Kopplung des Gerotor-Sets implementiert) die Positionsinformationen des Lenkzylinders zurück an den Ventilschieber und erzeugt so einen Servo-Follower-Effekt, bei dem die Lenkradposition direkt dem gelenkten Radwinkel entspricht.

Die Lenkung vom Reaktionstyp wird bei Anwendungen bevorzugt, bei denen der Bediener von einer taktilen Rückmeldung über Bodenbeschaffenheit und Reifenhaftung profitiert, wie z. B. bei Hochgeschwindigkeitstransporten in der Landwirtschaft, Straßenfahrzeugen und bestimmten industriellen Gabelstaplern. Allerdings überträgt die OR-Konfiguration Stöße auf die Hände des Bedieners und ist im Allgemeinen weniger komfortabel für den Dauerbetrieb als die ON-Variante.

CN – Geschlossenes Zentrum

Die Closed-Center-Konfiguration ist für den Einsatz mit druckkompensierten Verstellpumpen (typischerweise Kolbenpumpen mit Load-Sensing oder druckkompensierter Steuerung) konzipiert. In der Neutralstellung blockiert das Ventil den gesamten Durchfluss durch die Lenkeinheit und hält die Pumpe auf dem Standby-Druck (typischerweise 15–25 bar). Wenn die Lenkung eingeleitet wird, öffnet sich das Ventil, um den Durchfluss von der Pumpe anzufordern. Diese reagiert mit einer Erhöhung der Verdrängung, um den erforderlichen Lenkfluss zu liefern.

Der CN-Kreislauf eliminiert den kontinuierlichen Durchfluss durch die Lenkeinheit in der Geradeausfahrtposition und reduziert so den Energieverbrauch und die Hydraulikölerwärmung im Vergleich zu Open-Center-Systemen. Diese Konfiguration wird zunehmend in modernen Gerätedesigns spezifiziert, bei denen Kraftstoffeffizienz und Wärmemanagement Priorität haben. Der CN-Kreislauf erfordert eine kompatible Pumpe mit variabler Verdrängung und ist nicht für Installationen mit Pumpen mit fester Verdrängung geeignet.

LS – Load Sensing

Die Load-Sensing-Konfiguration stellt den fortschrittlichsten und energieeffizientesten Lenkkreistyp dar. Zusätzlich zur Closed-Center-Blockierfunktion in der Neutralstellung erzeugt das LS-Ventil ein Load-Sensing-Signal (eine Druckrückmeldung proportional zum momentanen Bedarf des Lenkkreises), das eine Load-Sensing-Pumpe steuert. Dieses Signal stellt sicher, dass die Pumpe genau den Durchfluss und Druck liefert, der für den aktuellen Lenkbedarf erforderlich ist – nicht mehr und nicht weniger – und die Energieverschwendung auf das absolute theoretische Minimum minimiert.

Die LS-Konfiguration bietet den zusätzlichen Vorteil, dass die Lenkgeschwindigkeit und das Lenkgefühl unabhängig von Schwankungen der Motordrehzahl, gleichzeitigen hydraulischen Anforderungen anderer Funktionen oder Änderungen der Lenklast konstant bleiben. Wenn die Lenklast zunimmt (enge Kurven, weicher Untergrund, schweres Gerät), passt das Load-Sensing-System automatisch die Pumpenleistung an, um eine konstante Lenkleistung aufrechtzuerhalten. Die LS-Schaltung ist die bevorzugte Konfiguration für Premium-Gerätedesigns, bei denen Lenkqualität und Energieeffizienz im Vordergrund stehen.

Vollständige technische Spezifikationen

Die folgenden umfassenden Leistungsdaten wurden aus Produktionsvalidierungstests zusammengestellt, die gemäß ISO 4925 und branchenüblichen Orbitrol-Testprotokollen durchgeführt wurden. Alle Werte stellen statistische Durchschnittswerte aus Produktionsmustertests mit Hydrauliköl auf Mineralbasis (ISO VG 46) bei einer stabilisierten Betriebstemperatur von 50 °C dar.

OSPB 50 bis OSPB 500 – Vollständige Leistungsdaten

Tabelle 1 enthält die vollständige technische Spezifikationsmatrix für die elf Varianten der Orbitrol-Lenkeinheit der OSPB-Serie von HANJIU. Die Leistungsdaten gelten für alle vier Schaltungskonfigurationen (ON, OR, CN, LS), sofern nicht anders angegeben.

Tabelle 1: Vollständige technische Spezifikationen der HANJIU OSPB-Serie

Kritische Beobachtungen aus den Spezifikationsdaten: (1) Der Hubraumbereich von 50 bis 500 cm³/U ermöglicht die Konstruktion von Lenksystemen für Fahrzeuge, die das gesamte Spektrum von kompakten Nutzfahrzeugen bis hin zu den größten Land- und Baumaschinen abdecken; (2) Der maximale Arbeitsdruck von 210 bar und der maximale Lenkdruck von 175 bar bieten ausreichend Kapazität für die anspruchsvollsten Lenklasten, die bei schweren Geräten auftreten. (3) Das Eingangsdrehmoment von 1,5–3,0 Nm sorgt für eine komfortable Lenkkraft für Fahrer aller körperlichen Fähigkeiten. (4) Der maximale Druckabfall in der Neutralstellung (12 bar für ON/OR, 25 bar für CN/LS) gewährleistet die Kompatibilität mit Standardmethoden zur Pumpendimensionierung.

Leitfaden zur Auswahl des Schaltungstyps

Die Auswahl der geeigneten Hydraulikkreiskonfiguration hängt vom Pumpentyp des Fahrzeugs, den Lenkleistungsanforderungen und den Energieeffizienzprioritäten ab:

Tabelle 2: Leitfaden zur Auswahl der OSPB-Schaltungskonfiguration von HANJIU

Die Auswahlmatrix in Tabelle 2 gibt eine erste Orientierung für die Auswahl des Schaltungstyps. Die endgültige Spezifikation sollte durch Rücksprache mit der Anwendungstechnik von HANJIU unter Berücksichtigung der spezifischen Pumpeneigenschaften, der Fahrzeugmasse, der Lenkgeometrie und der Betriebsbedingungen der beabsichtigten Anwendung bestätigt werden.

Danfoss OSPB-Kompatibilität

Die HANJIU OSPB-Serie erreicht vollständige physische und funktionale Austauschbarkeit mit den Orbitrol-Lenkeinheiten der OSPB- und OSPC-Serie von Danfoss. Diese Austauschbarkeit umfasst alle elf Hubraumvarianten und alle vier Schaltungskonfigurationen und bietet dem Ersatzteilmarkt und den OEM-Communitys eine vollständig kompatible alternative Quelle für die Lieferung von Lenkeinheiten.

Dimensionsaustauschbarkeit

Alle wichtigen Montage- und Verbindungsschnittstellen entsprechen den OSPB/OSPC-Spezifikationen von Danfoss und ermöglichen einen direkten Austausch ohne Änderungen an Lenksäulen, Hydraulikleitungen oder der Fahrzeugstruktur:

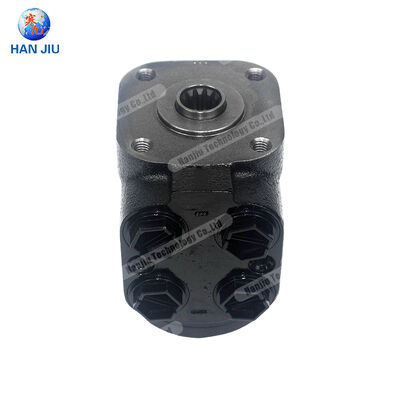

•Montageschnittstelle:Standardmäßige Vier-Schrauben-Flanschmontage mit 31,75 mm (1,25 Zoll) Führungsdurchmesser und M6-Befestigungsschrauben auf einem 50,8-mm-Lochkreis – identisch mit der OSPB/OSPC-Konfiguration von Danfoss für alle Hubraumvarianten.

•Eingangswelle:Standardoptionen für Lenksäulenwellen, einschließlich Keilwellen mit 3/4 Zoll und 1 Zoll Durchmesser (verschiedene Zähnezahlen), Scheibenfederwellen und konische Wellenkonfigurationen, entsprechen den Danfoss-Angeboten für direkte Lenkradsäulenkompatibilität.

•Portkonfiguration:Standardanschlussanordnung mit drei primären Anschlussanschlüssen: P (Druckeinlass), T (Tankrücklauf) und L/R (linker/rechter Zylinderanschluss). Die Anschlussgewinde sind je nach Modellvariante M18×1,5 oder 3/8-16 UNF, mit Querverweis auf die Anschlussspezifikationen von Danfoss.

•Gesamtumschlag:Gehäusedurchmesser, Montageflanschhöhe, Eingangswellenverlängerung und gesamte axiale Länge entsprechen den Danfoss OSPB-Spezifikationen innerhalb von ±0,3 mm und stellen so sicher, dass es bei Ersatzanwendungen zu keinerlei Störungen kommt.

•Load-Sensing-Signalanschluss:LS-Konfigurationseinheiten umfassen den Load-Sensing-Signalanschluss (typischerweise M12×1,5 oder 1/4 NPT) in der gleichen Position und Ausrichtung wie Danfoss OSPC-LS-Einheiten und ermöglichen so den direkten Anschluss an vorhandene Load-Sensing-Pumpensteuerungen.

Leistungsvalidierung

Umfassende Tests bestätigen die Leistungsgleichheit zwischen den Orbitrol-Lenkeinheiten der Serien HANJIU und OSPB von Danfoss. Zu den validierten Parametern gehören:

•Messgenauigkeit:Abweichung der volumetrischen Verdrängung innerhalb von ±3 % des Nennwerts über den gesamten Betriebsdruck- und Temperaturbereich, entsprechend den Produktionstoleranzen von Danfoss.

•Ventileigenschaften:Der Druckabfall in der Neutralposition, die Durchflussverlaufskurve und die Messlinearität entsprechen den Danfoss-Spezifikationen innerhalb der Messunsicherheit.

•Druckfähigkeit:Alle Modelle wurden bis zum 1,5-fachen des maximalen Arbeitsdrucks (315 bar) ohne strukturelle Mängel oder Dichtungslecks getestet und erfüllten die Sicherheitsmargen von Danfoss.

•Lenkaufwand:Die Eingangsdrehmomenteigenschaften (Losbrechmoment, Laufdrehmoment und Drehmomentgradient) liegen innerhalb der Danfoss-Spezifikationsbereiche und gewährleisten ein gleichwertiges Lenkgefühl für den Fahrer.

•Dauertest:Beschleunigte Lebensdauertests auf 2 Millionen Lenkzyklen belegen die Integrität der Dichtungen, die Verschleißraten und die Beibehaltung der Messgenauigkeit, die den von Danfoss veröffentlichten Haltbarkeitsdaten entsprechen.

Dichtungssätze und Ersatzteile

Komplette Überholungsdichtungssätze für Lenkeinheiten der HANJIU OSPB-Serie sind mit direktem Querverweis auf Danfoss-Teilenummern erhältlich. Der Dichtungssatz (entspricht Danfoss 151B0118 für die Standard-NBR-Konfiguration) umfasst alle O-Ringe, Wellendichtungen, Gerotorgehäusedichtungen und Ventilkörperdichtungen, die für die vollständige Überholung der Lenkeinheit erforderlich sind.

Einzelne Servicekomponenten, einschließlich Gerotorsätze, Ventilhülsen, Ventilspulen, Eingangswellenbaugruppen und Rückschlagventilpatronen, sind als Originalteile von HANJIU auf Lager. Der modulare Aufbau, der der OSPB-Designplattform gemeinsam ist, ermöglicht eine Reparatur auf Komponentenebene anstelle eines vollständigen Austauschs der Einheit, wodurch die Reparaturkosten im Vergleich zum Kauf einer neuen Einheit um bis zu 65 % gesenkt werden.

Branchenübergreifende Anwendungen

Die Orbitrol-Lenkeinheiten der HANJIU OSPB-Serie dienen als Lenksteuerungskern in einer Vielzahl mobiler Maschinen in den Bereichen Landwirtschaft, Baugewerbe, Industrie und Schifffahrt. Der große Verdrängungsbereich und die Konfiguration mehrerer Schaltkreise ermöglichen eine spezifikationsoptimierte Lenkung für praktisch jedes Rad- oder Kettenfahrzeug, das eine Servolenkungsunterstützung benötigt.

Landmaschinen

Landmaschinen stellen das größte Einzelmarktsegment für Orbitrol-Lenkeinheiten dar, wobei die HANJIU OSPB-Serie für die gesamte Palette von Landmaschinen spezifiziert ist:

•Kompakt- und Nutztraktoren:OSPB 50-80-Einheiten mit ON-Schaltung ermöglichen die Steuerung per Fingertipp für Traktoren bis zu 50 PS, wobei die reaktionsfreie Konfiguration den Fahrerkomfort an langen Arbeitstagen gewährleistet.

•Mittelklasse-Traktoren:OSPB 100–125-Einheiten sind der Industriestandard für Traktoren im Leistungsbereich von 80–150 PS und bieten die optimale Balance zwischen Lenkempfindlichkeit und Bedieneraufwand für Feldarbeiten und Straßentransport.

•Große Reihenkultur- und Gelenktraktoren:OSPB 160–250-Einheiten sind für die größten landwirtschaftlichen Traktoren (150–400 PS) geeignet, bei denen hohe Lenkdurchflussraten und eine schnelle Lenkreaktion für das Manövrieren großer Anbaugeräte unerlässlich sind.

•Selbstfahrende Erntemaschinen und Feldspritzen:OSPB 125-200-Einheiten mit optionaler LS-Konfiguration bieten die präzise, ​​reaktionsschnelle Lenkung, die für eine präzise Ernte und chemische Ausbringung erforderlich ist.

•Spezialisierte landwirtschaftliche Ausrüstung:Zuckerrohrerntemaschinen, Baumwollpflücker und Weinbergtraktoren verwenden OSPB 100-160-Einheiten, die auf die spezifische Lenkgeometrie und die Betriebsbedingungen jedes Maschinentyps zugeschnitten sind.

Bau und Materialtransport

Bau- und Industrieanlagen setzen Lenksysteme starken Stoßbelastungen, Dauerbetrieb und rauen Umgebungsbedingungen aus. Die HANJIU OSPB-Serie beweist bewährte Zuverlässigkeit in:

•Radlader:OSPB 125-200-Einheiten bewältigen die hohen Lenklasten von Frontladern (1-10 Tonnen Tragfähigkeit) und schützen mit quer zur Leitung verlaufenden Überdruckventilen vor Schäden durch Bordsteinstöße und Grabkräfte.

•Gabelstapler:OSPB 63-125-Einheiten bieten eine präzise Lenkung für Lager- und Hofgabelstapler (1,5–16 Tonnen Tragfähigkeit), bei denen die Manövrierfähigkeit auf engstem Raum ein entscheidender Produktivitätsfaktor ist.

•Baggerlader:Die OSPB 100-160-Einheiten erfüllen die Dual-Mode-Lenkanforderungen von Baggerladern und sorgen für eine reaktionsschnelle Straßenlenkung und präzise Manövrierfähigkeit am Arbeitsplatz.

•Kompaktlader:OSPB 80-125-Einheiten steuern die hydrostatisch angetriebenen Radmotoren in Kompaktlenksystemen, bei denen eine schnelle Richtungsumkehr und eine präzise Geschwindigkeitsregelung unerlässlich sind.

•Teleskoplader:OSPB 100-160-Einheiten übernehmen die Lenksteuerung für Teleskoplader und erfordern eine stabile Geradeausführung und reaktionsschnelles Kurvenverhalten in unterschiedlichem Gelände.

•Knickgelenkte Muldenkipper:OSPB 200-315-Einheiten bewältigen die hohen Lenklasten großer knickgelenkter Dumper (25-60 Tonnen Tragfähigkeit), die auf rauen Bau- und Bergbaustandorten eingesetzt werden.

Industrie- und Schiffsfahrzeuge

Über die traditionellen Agrar- und Baumärkte hinaus bedienen HANJIU OSPB-Lenkeinheiten spezielle Anwendungen in der industriellen Automatisierung und Schiffsausrüstung:

•Untertage-Bergbaufahrzeuge:Low-Profile-Lader und Personentransporter im Bergbaubetrieb nutzen OSPB 100-160-Einheiten für eine zuverlässige Steuerung in engen, staubigen Untergrundumgebungen.

•Bodenunterstützung am Flughafen:Flugzeugschlepper, Gepäckverlader und Catering-LKWs nutzen OSPB 80-125-Einheiten für präzises Manövrieren bei niedriger Geschwindigkeit rund um Flugzeuge und Terminalinfrastruktur.

•Marine-Deckfahrzeuge:Schiffsgabelstapler, Docklader und Werfttransporter benötigen korrosionsbeständige OSPB-Einheiten für den Einsatz in Salznebelumgebungen.

•Eisenbahnwartung:Gleiswartungsfahrzeuge, Schienenschleifmaschinen und Stopfmaschinen nutzen OSPB 125-200-Einheiten sowohl für den Schienenfolge- als auch für den Straßenfahr-Lenkmodus.

•Kommunal- und Straßeninstandhaltung:Straßenkehrmaschinen, Schneepflüge, Straßenplanierer und Nutzfahrzeugwartungsfahrzeuge sind mit OSPB 100-160-Einheiten ausgestattet, um eine zuverlässige Lenkleistung bei jedem Wetter zu gewährleisten.

Humanisiertes Management und After-Sales-Support

Das Engagement von HANJIU Technology für den Kundenerfolg erstreckt sich über jede Phase des Lebenszyklus der Lenkeinheit – von der ersten Anwendungsberatung bis hin zum jahrzehntelangen zuverlässigen Einsatz vor Ort. Die humanisierte Managementphilosophie des Unternehmens stellt den betrieblichen Erfolg des Kunden in den Mittelpunkt aller Geschäftsentscheidungen, mit dem ausdrücklichen Ziel, die Gesamtbetriebskosten zu minimieren und die Geräteverfügbarkeit zu maximieren.

Reduzierung der Wartungskosten

Die Gesamtkosten für den Besitz einer Orbitrol-Lenkeinheit umfassen Anschaffungskosten, Installationsaufwand, Hydraulikflüssigkeit, Filterwechsel, Dichtungsaustausch und eventuelle Überholung oder Austausch. HANJIU geht jede Kostenkomponente durch gezielte Programme an:

•Planung der vorbeugenden Wartung:Maßgeschneiderte Empfehlungen für Wartungsintervalle basierend auf Betriebsstunden, Umgebungseinflüssen und Analyse des Hydraulikölzustands. Ein ordnungsgemäß geplanter Dichtungsaustausch verhindert katastrophale Ausfälle, die einen vollständigen Austausch der Einheit erfordern würden.

•Preise für Dichtungssätze:Komplette OSPB-Überholungs-Dichtungssätze kosten 55–65 % der entsprechenden Danfoss-Satzpreise, wodurch die wiederkehrenden Wartungskosten für Flottenbetreiber und Aftermarket-Dienstleister direkt reduziert werden.

•Reparierbarkeit auf Komponentenebene:Die modulare OSPB-Konstruktion ermöglicht eine wirtschaftliche Reparatur auf Komponentenebene – der Austausch einzelner Gerotorsätze, Ventilspulen oder Wellendichtungen anstelle der kompletten Einheit – wodurch die typischen Reparaturkosten im Vergleich zum Austausch neuer Einheiten um 60–70 % gesenkt werden.

•Hydraulikflüssigkeitsmanagement:HANJIU bietet kostenlose technische Beratung zur Auswahl von Hydraulikflüssigkeiten, zu Filterspezifikationen und zur Interpretation der Ölanalyse, um die Lebensdauer der Lenkeinheit zu maximieren. Ein ordnungsgemäßes Flüssigkeitsmanagement kann die Lebensdauer der Dichtungen im Vergleich zu vernachlässigten Systemen um bis zu 50 % verlängern.

Teileverfügbarkeit und technischer Service

HANJIU verfügt über einen umfangreichen Bestand an kompletten Einheiten der OSPB-Serie und allen Serviceteilen in strategisch gelegenen Vertriebszentren in Asien, Europa, dem Nahen Osten, Afrika, Nordamerika und Südamerika. Diese globale Lagerpositionierung ermöglicht die Erfüllung von Standardteilebestellungen innerhalb von 24–48 Stunden an die meisten großen Industriezentren.

Die technische Serviceorganisation des Unternehmens bietet über regionale Supportzentren anwendungstechnische Beratung, Unterstützung bei der Fehlerbehebung, Bearbeitung von Garantieansprüchen und Fehleranalysedienste. Technische Ressourcen, darunter Installationshandbücher, hydraulische Schaltpläne, Flussdiagramme zur Fehlerbehebung und Video-Reparatur-Tutorials, sind über das technische Portal von HANJIU in Englisch, Chinesisch, Spanisch, Russisch, Portugiesisch und Arabisch verfügbar.

Wettbewerbsvorteil und Wertversprechen

Im Wettbewerbsumfeld für Orbitrol-Lenkeinheiten liefert HANJIU Technology ein differenziertes Wertversprechen, das geprüfte technische Qualität mit erheblichen wirtschaftlichen und logistischen Vorteilen gegenüber etablierten europäischen Alternativen kombiniert.

Preis-Leistungsführerschaft

Die Marktanalyse zeigt, dass die Lenkeinheiten der OSPB-Serie von HANJIU im Vergleich zu OSPB/OSPC-Äquivalenten von Danfoss eine Anschaffungskosteneinsparung von 45–60 % ermöglichen, je nach Hubraum, Schaltungskonfiguration und Volumenverpflichtung. Dieser Preisvorteil ergibt sich aus:

•Vertikale Fertigungsintegration:Durch den hauseigenen Aluminiumdruckguss, die Präzisions-CNC-Bearbeitung, die Herstellung, Montage und Prüfung von Gerotoren werden Zwischenlieferantenmargen eliminiert und eine vollständige Qualitätskontrolle während des gesamten Produktionsprozesses gewährleistet.

•Fortschrittliche Produktionstechnologie:Durch erhebliche Investitionen in CNC-Bearbeitungszentren, Präzisionsschleifgeräte, automatisierte Montagesysteme und computergestützte Testinfrastruktur wird eine Produktionseffizienz erreicht, die mit der der fortschrittlichsten europäischen Hersteller vergleichbar ist.

•Optimiertes Supply Chain Management:Langfristige Verträge mit zertifizierten Rohstofflieferanten und ein modernes ERP-basiertes Bestandsmanagement minimieren die Beschaffungskosten und sorgen gleichzeitig für eine gleichbleibende Materialqualität und Produktionsplansicherheit.

•Effizientes Vertriebsnetz:Direkte Werksbeziehungen zu autorisierten regionalen Händlern eliminieren die mehrstufigen Vertriebsaufschläge, die für etablierte OEM-Lieferketten charakteristisch sind, und sorgen so für wettbewerbsfähige Preise auf jeder Lieferkettenebene.

Diese wirtschaftliche Struktur ermöglicht es HANJIU, Lenkeinheiten zu Preisen anzubieten, die deutlich unter denen von Danfoss liegen und gleichzeitig die gleiche technische Qualität und Fertigungspräzision beizubehalten – ein Wertversprechen, das zu einem schnellen Marktanteilswachstum bei kostenbewussten OEMs, Aftermarket-Händlern und Flottenbetreibern weltweit geführt hat.

Liefergeschwindigkeit und Lieferkette

HANJIU unterhält eine Produktionskapazität von mehr als 100.000 Orbitrol-Lenkeinheiten pro Jahr, mit Standardlieferzeiten von 7–12 Werktagen für Katalogkonfigurationen über alle Hubraumvarianten und Schaltkreistypen hinweg. Beschleunigte Produktionsprogramme erfüllen dringende Anforderungen mit einer Lieferzeit von nur 3–5 Werktagen für kritische Anwendungen.

Globale Logistikpartnerschaften mit etablierten internationalen Speditionen sorgen für eine zuverlässige Lieferung von Tür zu Tür zu Zielen weltweit. Für die Exportverpackung werden ISPM-15-zertifizierte Holzkisten mit vakuumversiegeltem Feuchtigkeitsbarriereschutz verwendet, um sicherzustellen, dass sie unabhängig von der Transportdauer oder den klimatischen Bedingungen während des Versands im fabrikfrischen Zustand ankommen. Die vollständige Exportdokumentation einschließlich Handelsrechnungen, Packlisten, Ursprungszeugnissen, CE-Konformitätserklärungen und entsprechenden Prüfzertifikaten wird intern erstellt, um Verzögerungen bei der Zollabfertigung zu vermeiden.

Für OEM-Kunden mit hohem Volumen und vorhersehbaren Nachfragemustern bietet HANJIU Vendor-Managed-Inventory- (VMI) und Konsignationslagerprogramme mit Lagerbeständen in oder neben den Montageeinrichtungen des Kunden. Diese Programme eliminieren effektiv die Lieferzeit für wiederkehrende Bestellungen und optimieren gleichzeitig das Betriebskapital und die Lagerhaltungskosten des Kunden.

Qualitätssicherung und Zertifizierungen

HANJIU Technology betreibt ein umfassendes Qualitätsmanagementsystem, das nach den Standards ISO 9001:2015 zertifiziert ist, mit CE-Kennzeichnung für alle in den Europäischen Wirtschaftsraum gelieferten Orbitrol-Lenkeinheiten der OSPB-Serie und ECE R79-Zertifizierung für Lenksysteme, die in Straßenfahrzeugen verwendet werden. Das Qualitätssicherungsprogramm umfasst eingehende Materialprüfungen, prozessbegleitende Maßverifizierungen, 100 % Funktionstests am Ende der Produktionslinie und statistische Stichproben zur erweiterten Haltbarkeitsvalidierung.

Jede Lenkeinheit der HANJIU OSPB-Serie wird einer obligatorischen 100-prozentigen Produktionsprüfung unterzogen, einschließlich: (1) Überprüfung des Druckabfalls in der Neutralposition bei Nenndurchfluss; (2) Bestätigung der Messgenauigkeit bei mehreren Durchfluss- und Druckbetriebspunkten über den gesamten Nennbereich; (3) Messung des Eingangsdrehmoments zur Überprüfung der Lenkkrafteigenschaften; (4) Überprüfung des Öffnungsdrucks des Überdruckventils über die Leitung hinweg; (5) Äußere Leckageprüfung unter maximalem Arbeitsdruck mit thermischer Stabilisierung; (6) Überprüfung der Ventilfunktionalität; und (7) Überprüfung der Genauigkeit des Load-Sensing-Signals (LS-Konfigurationseinheiten). Alle Testdaten werden elektronisch aufgezeichnet und anhand der Seriennummer archiviert, um eine vollständige Rückverfolgbarkeit der Produktion zu gewährleisten. Auf Anfrage sind individuelle Testzertifikate erhältlich.

Materialzertifizierungen begleiten jede Produktionscharge und bestätigen die Einhaltung der Spezifikationsanforderungen für Gehäuse aus Aluminiumlegierung (EN AC-AlSi10Mg(Fe)), Ventilstahl (legierter Werkzeugstahl mit entsprechender Wärmebehandlung), Gerotormaterial (legierter Stahl mit Präzisionshärtung) und Dichtungsverbindungen (NBR 70 Shore A-Standard, FKM/Viton optional für Hochtemperaturanwendungen). Zur Validierung interner Qualitätskontrollprozesse werden in nach ISO 17025 akkreditierten externen Labors vierteljährlich metallurgische Analysen und mechanische Eigenschaften von Dritten durchgeführt.

Abschluss

Die Orbitrol-Lenkeinheiten der HANJIU OSPB-Serie stellen eine technisch ausgereifte, kommerziell überzeugende Lösung für die hydraulische Servolenkung in mobilen Maschinen in den Bereichen Landwirtschaft, Bauwesen, Industrie und Schifffahrt dar. Die vollständige Austauschbarkeit mit Geräten der OSPB- und OSPC-Serie von Danfoss – validiert durch umfassende Dimensionskorrelation, Leistungsbenchmarking und umfangreiche dokumentierte Servicehistorie vor Ort – bietet die Sicherheit, die für OEM-Spezifikationen und den Ersatzteilaustausch bestehender Anlagen erforderlich ist.

Die Integration von präziser Gerotor-Dosiertechnologie, fortschrittlichem Ventildesign, vier verschiedenen Hydraulikkreiskonfigurationen (ON, OR, CN, LS) und strenger Fertigungsqualität sorgt für die Lenkpräzision, Zuverlässigkeit und Lebensdauer, die moderne mobile Geräte erfordern. In Kombination mit Anschaffungspreisen, die 45–60 % unter etablierten OEM-Alternativen liegen, Lieferzeiten, die in Tagen statt in Monaten gemessen werden, und einer humanisierten Aftermarket-Servicephilosophie, die auf die Minimierung der Betriebskosten über die gesamte Lebensdauer ausgerichtet ist, bietet die HANJIU OSPB-Serie ein Wertversprechen, das auf dem heutigen kostenbewussten globalen Markt immer überzeugender wird.

Mit elf Hubraumvarianten von 50 bis 500 cm³/U bietet HANJIU das branchenweit umfassendste Sortiment an Orbitrol-Lenkeinheiten und ermöglicht so eine optimale Lenksystemkonstruktion für Fahrzeuge von kompakten Nutzmaschinen bis hin zu größten Land- und Baumaschinen. Da Erstausrüster und Flottenbetreiber mobiler Maschinen auf der ganzen Welt danach streben, die Wirtschaftlichkeit ihrer Ausrüstung zu optimieren, ohne die Lenkqualität oder die Sicherheit des Bedieners zu beeinträchtigen, gilt HANJIU Technology als bevorzugter strategischer Partner für die Lieferung von Orbitrol-Lenkeinheiten. Kontinuierliche Investitionen in Fertigungskapazitäten, die Verbesserung des Qualitätssystems und den globalen Vertrieb sorgen für eine Stärkung des Wettbewerbsvorteils in den kommenden Jahren.

Referenzen

•Danfoss-Energielösungen:Technische Informationen: OSPB- und OSPC-Orbitrol-Lenkeinheiten (Publikation 520L0545).

•ISO 4925:2020:Straßenfahrzeuge – Spezifikation von nicht auf Erdöl basierenden Bremsflüssigkeiten für Hydrauliksysteme.

•ECE R79:Einheitliche Vorschriften für die Zulassung von Fahrzeugen hinsichtlich der Lenkausrüstung.

•ISO 9001:2015:Qualitätsmanagementsysteme – Anforderungen (HANJIU-Zertifizierungsreferenz).

•ISO 4406:2017:Hydraulikflüssigkeitstechnik – Flüssigkeiten – Methode zur Kodierung des Verschmutzungsgrads durch Feststoffpartikel.

•Technischer HANJIU-Katalog:Orbitrol-Lenkeinheiten der OSPB-Serie – Vollständige Produktspezifikationen, Maßzeichnungen, Bestellnummern und Hydraulikschaltpläne.

•HANJIU Application Engineering Bulletin AE-2024-07:Dimensionierungsmethode für Orbitrol-Lenkeinheiten für landwirtschaftliche Traktoren, Radlader und Gabelstapler.
