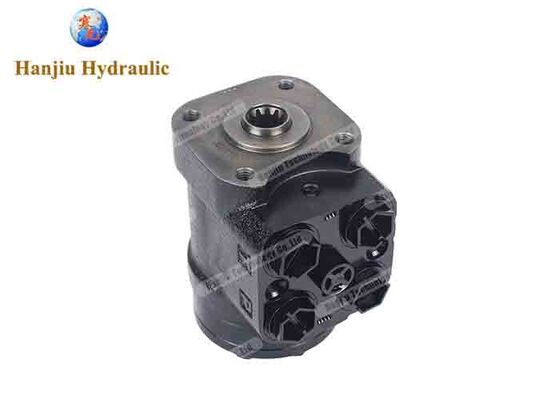

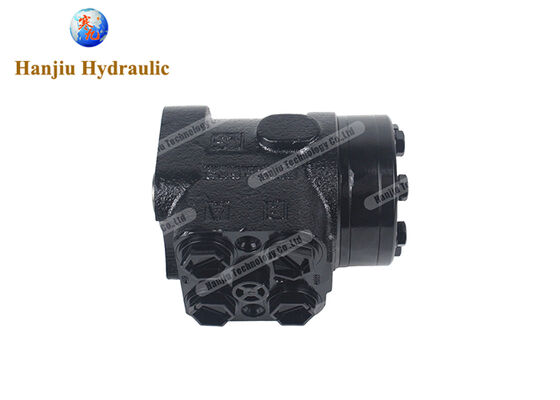

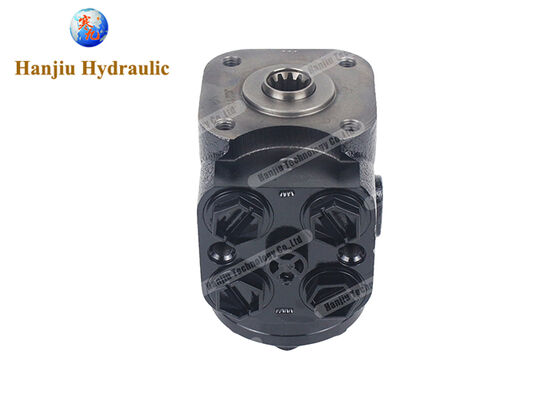

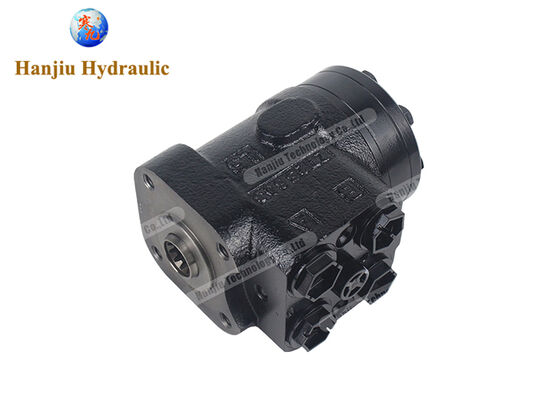

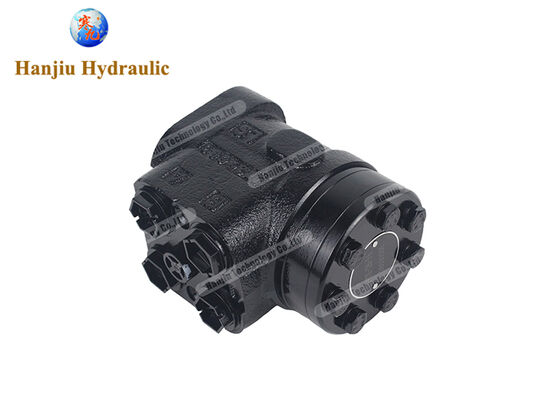

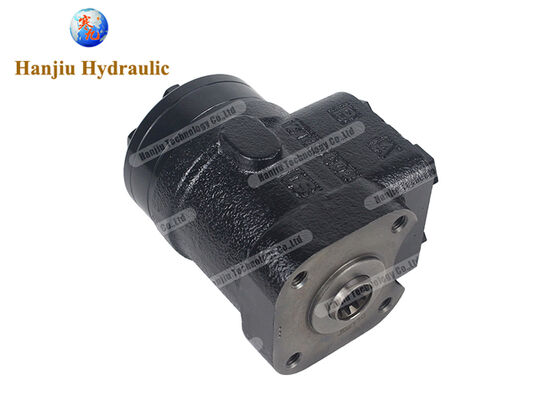

101S-Serie Ladungsempfindendes voll hydraulisches Lenksystem

101S-Serie Ladungsempfindendes volhydraulisches Lenksystem Ein idealer Ersatz für OSPC

Die101SDas volle hydraulische Lenkungssystem mit Lastempfindung ist eine kostengünstige Lenkung für landwirtschaftliche Maschinen, Baumaschinen und Spezialfahrzeuge.Funktionell voll kompatibel mit demOSPCDiese Serie ist ein idealer Ersatz für OSPC-Lenksysteme.Es wird weit verbreitet in den Steuerungssystemen von schnellen schweren Nutzfahrzeugen wie Traktoren verwendet, Ladegeräte, Gabelstapler, Reinigungsmaschinen, Straßenwalzen, Schiffsmaschinen, Forstmaschinen und Straßenwartungsmaschinen.

Die Hauptverdrängung des Produkts liegt zwischen50 ml/h bis 400 ml/h, mit einem maximalen Eingangsdruck von 17,5 MPa, einem maximalen kontinuierlichen Gegendruck von 2,5 MPa und einem manuellen Lenkmoment ≤ 130 N·m. Es bietet mehrere Funktionsmodi,einschließlich ON (open-core nicht ansprechend), CN (geschlossener Kern nicht ansprechend), OR (offener Kern ansprechend) und LS (Lastsensing), um die Konfigurationsanforderungen verschiedener Hydrauliksysteme zu erfüllen.

I. Richtige Verwendung der 101S-Lenkgeräte

1Installationsstellen

Vor der Installation ist zu überprüfen, ob die Produktspezifikationen mit dem Hauptsystem übereinstimmen, einschließlich der Verlagerung, der Anschlussmethode und der Ventilkonfiguration.die Verbindungsschrauben auf den angegebenen Drehmomentwert ziehen und geeigneten Gewindeverbindungsklebstoff auftragen, um eine Lockerung durch Vibrationen zu verhindern. Wenn die Position des Schaukelarms während der Montage angepasst werden muss, entfernen Sie zunächst die entsprechende Steuergrenzschraube am Lenker.mit einem Drehmoment von 12±3 N·m neu installiert. Vermeiden Sie während des gesamten Betriebs, Fremdkörper in das Lenkrad einzuführen.und dass die Ölviskosität den Systemanforderungen entspricht.

2. Systemkonfiguration

Die Lenkanlage der Baureihe 101S kann mit einer Pump mit fester Verlagerung, einer Mehrverlagerungspumpe mit konstantem Druck,oder eine belastungsempfindende Pumpe (eine variable Pumpe mit kombinierter Durchfluss- und Druckkompensation) zur Bildung verschiedener Konfigurationen belastungsempfindender hydraulischer Lenksysteme- Modelle mit Plattenanschluss (z. B. 101S-5, 101S-5L, 101S-5E) können mit PVF*-Prioritätsventilen über Plattenanschluss verwendet werden;101S-5T) müssen mit Prioritätsventilen des Typs DYXL oder YXL über eine Rohrverbindung verwendet werden, und das Systemsicherheitsventil muss sich auf dem Prioritätsventil befinden.

3. Betriebsvorsichtsmaßnahmen

Wenn das Lenkrad gedreht wird, dreht sich der Ventilkern in einem kleinen Winkel, die Feder wird nach unten gedrückt, wodurch sich der Ventilhüllen dreht.so wird der Ölkreislauf verbundenDie Verbindungsachse treibt den Rotor im Stator zum Drehen an und liefert hydraulisches Öl proportional zum Lenkradwinkel zum Durchflussverstärker.die Feder verursacht die Ventilschuhe und den Ventilkern automatisch zurück in die Mitte, schließt den Ölkreislauf. Bevor Sie das System starten, überprüfen Sie den Ölpegel und entleeren Sie die Rohre, um zu verhindern, dass Luft hineinkommt und Steueraufschub oder Instabilität verursacht.

II. Häufige Probleme Fehlerbehebung und Reparaturverfahren

1. Schweres Lenken

Mögliche Ursachen: Unzureichendes Hydrauliköl oder -luft im Hydrauliksystem; verstopfter Behälterfilter; Fehlfunktion des Ölpumpenregelventils;beschädigte Steuerung, Kolbendichtungsring oder Ventilkörper, Radialdichtungsring, Rille, MitteldichtungsringÜbermäßige Ventilfreiheit oder unsachgemäßes Schließen.

Schritte zur Fehlerbehebung: Überprüfen Sie den Ölpegel und fügen Sie Öl hinzu → Reinigen Sie den Filter → Entlüften Sie die Luft → Überprüfen Sie die Ölpumpe und die Dichtungen.

2Öllecks an den Lenkgeräte-Gelenken

Zu den häufigsten Ölleckpunkten gehören die Gelenke zwischen Ventilkörper, Membran, Stator und Rotor sowie das Journal oder die Versiegelung des Hilfsventils.

Reparaturverfahren: Bei Öllecks an den Gelenken ersetzen Sie die Dichtung, reinigen die Gelenke oder ziehen die Schrauben an; bei beschädigten Zeitschriften oder Erleichterungsventildichtungen ersetzen Sie die entsprechenden Dichtungen direkt.

3Nicht ansprechendes Lenken oder instabiles Servolenken

Mögliche Ursachen: Luft im hydraulischen System; abgenutzte Teile des inneren Lenkerrads, die zu einer erhöhten Freiheit führen; blockiertes LS-Signal des hydraulischen Systems oder ein abnormales Drucksignal.

Schritte zur Fehlerbehebung: Abluft → Reinigung des Ölkreislaufs → Überprüfung, ob das LS-Öldrucksignal normal ist → Schwere innere Verschleißstörung: Abbau und Reparatur oder Austausch der Lenkanlage.

4- Wartungstipps

Nach dem Abbau und der Reinigung müssen die Zahnräder und das Regal auf Verschleiß und Beschädigung sowie das Gehäuse auf Risse überprüft werden.Es wird empfohlen, gleichzeitig das Schublager zu überprüfenWenn Schäden, Dellen, Rost oder Risse gefunden werden, ersetzen Sie sie sofort.Es wird empfohlen, die gesamte Lenkanlage zu ersetzen, um die Sicherheit des Systems zu gewährleisten..

III. Vorteile der Produkte für die Händler

1. Vollständig vergleichbar mit internationalen Marken, Sorgenfreier Ersatz

Die 101S-Serie hat das gleiche Erscheinungsbild, die gleiche interne Struktur und die gleichen Leistungsparameter wie die OSPC**LS-Serie.OSPC, M+S HKUS und Eaton 401.Die Händler müssen ihre bestehenden Lösungen nicht anpassen; der Ersatz ist bequem und wird von den Kunden sehr gut angenommen.

2. Hoch integriertes Design, führende Kosteneffizienz

Diese Serie umfasst das Sicherheitsventil, das Zweiwege-Überlastventil, das Zweiwege-Auffüllventil und das Einlass-Sperrventil, die alle im Steuergerätgehäuse befinden.die Beseitigung der Notwendigkeit zusätzlicher Verbindungsklappeblöcke. Dies macht es bequemer zu bedienen, und die Verbindungsmaße entsprechen den internationalen Normen.und eine geringere Ausfallrate.

3. Vielfache Funktionskonfigurationen, breite Abdeckung

Das Produkt bietet vier Modi: ON (open-core no response), CN (closed-core no response), OR (open-core response) und LS (load sensing).Es kann sich an verschiedene Anwendungsfälle anpassen., von leichten landwirtschaftlichen Maschinen bis hin zu schweren Baumaschinen. Der Vertrieb eines Modells kann mehrere Marktsegmente bedienen, was zu einer hohen Effizienz des Lagerumsatzes führt.

4Stabile Lieferkette, kontrollierbare Lieferzeiten

Als Produktionsstätte verfügen wir über eine stabile Produktionskapazität und ein umfassendes Qualitätssicherungssystem.Beseitigung der Sorgen über Lagermangel und Versorgungsstörungen.

5Schnelle Kundendienstleistung und hohe Gewinnmarge

Im Vergleich zu den langen Kundendienstzyklen europäischer und amerikanischer Marken bieten wir eine schnelle Reaktion und eine rechtzeitige Zulieferung von Ersatzteilen, wodurch die Vertriebspartner die Kosten für die Wartung nach dem Verkauf senken können.Durch ein angemessenes System der Ab-Werk-Preise wird den Händlern eine hohe Gewinnspanne gewährt..

IV. Welche Probleme kann ich für Sie lösen?

Für Vertriebspartner¢ Ihnen helfen, den Markt schnell zu erschließen

Die 101S-Serie ersetzt perfekt die OSPC-Serie. Ihre bestehenden OSPC-Kundenressourcen können direkt umgewandelt werden, ohne dass Sie neue Kunden erwerben müssen.Wettbewerbsfähige Preise, und rechtzeitige Nachverkaufsreaktion, die Ihnen hilft, die Kundenzufriedenheit und die Rückkaufraten zu verbessern.

Für OEM-Hersteller¢ Unterstützung bei der Optimierung Ihrer Lieferkette

Was Sie brauchen, sind Kernhydraulikkomponenten mit zuverlässiger Leistung, konsistenten Parametern und stabilen Lieferzeiten.Die 101S-Serie entspricht vollständig den internationalen Standardanschlussmaßen und kann die ursprüngliche OSPC-Konfiguration direkt ersetzen, ohne das Design der Haupteinheit zu ändernWir unterstützen die Anpassung auf der Grundlage der bereitgestellten Zeichnungen; alles von der Montage-Lochposition bis hin zu den Öl-Port-Typen kann je nach Bedarf angepasst werden,Ihnen helfen, die Beschaffungskosten zu senken und Ihr Lieferkettenlayout zu optimieren.

Für Reparaturdienstleister️ Effizientere Reparaturen

Die größten Befürchtungen auf dem Reparaturmarkt sind die Nichtverfügbarkeit von Teilen, die undurchsichtige Preisgestaltung und die langen Lieferzeiten.Wir haben eine vollständige Auswahl an Spezifikationen und Ventilkonfigurationen.Von Standardteilen bis hin zu kundenspezifischen Ventilbaugruppen bieten wir einen One-Stop-Shop.die Wartezeiten für Reparaturen erheblich zu reduzieren und den Ruf Ihres Dienstes zu verbessern.

V. Willkommen bei uns in China

Wir sind ein professioneller Hersteller von hydraulischen Lenkgeräten mit Sitz in Shijiazhuang, Provinz Hebei, China.unsere Produkte sind SGS/BV zertifiziertWir liefern mehrere Serien von vollhydraulischen Lenkräften, einschließlichDie Kommission kann die Mitgliedstaaten auffordern, die in Artikel 10 Absatz 1 genannten Maßnahmen zu ergreifen.Wir können uns auch dafür einsetzenOEM/ODMangepasste Bestellungen.

Wenn Sie sich für eine direkte Lieferung aus unserer Fabrik in China entscheiden, erhalten Sie: wettbewerbsfähige Fabrikpreise, professionelle technische Unterstützung und eine stabile Liefergarantie.Unsere Produkte werden in viele Länder und Regionen weltweit exportiert, und werden in landwirtschaftlichen Maschinen, Baumaschinen, Schiffsmaschinen, Forstmaschinen und anderen Bereichen weit verbreitet und genießen ein hohes Maß an Vertrauen der Kunden.

Wir begrüßen weltweite Distributoren, OEM-Hersteller und Dienstleister, unsere Fabrik in China zu besuchen, um die Zusammenarbeit zu besprechen.oder Schüttkäufe, werden wir Ihnen mit einer professionellen Einstellung und hochwertigen Produkten dienen.

Kontaktieren Sie uns jetzt, um unseren Produktkatalog und unser Angebot zu erhalten!

Für die neuesten Produktspezifikationen und Angebote wenden Sie sich bitte direkt an unsere Vertriebsmitarbeiter, um das offizielle Produkthandbuch und die Geschäftsbedingungen zu erhalten.
