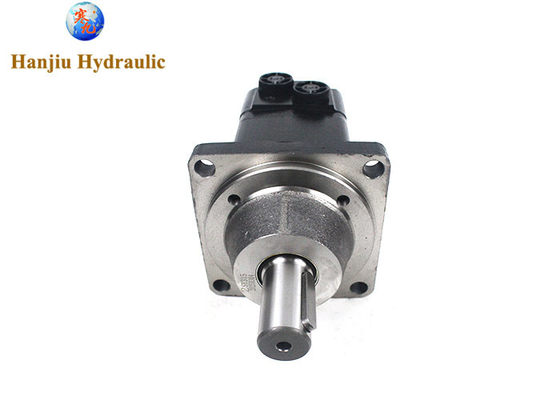

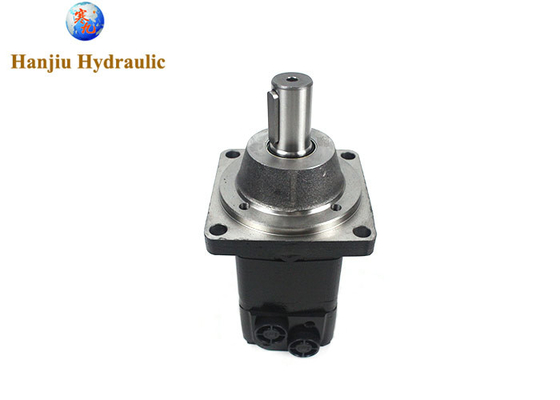

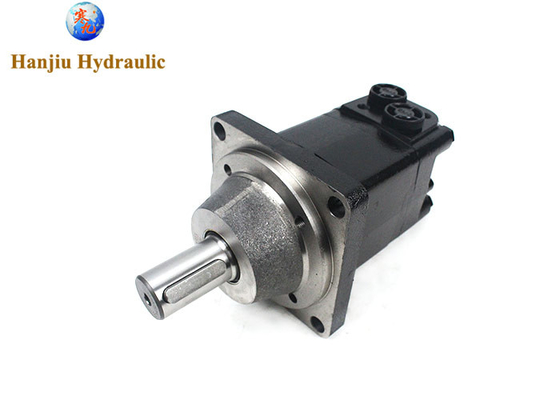

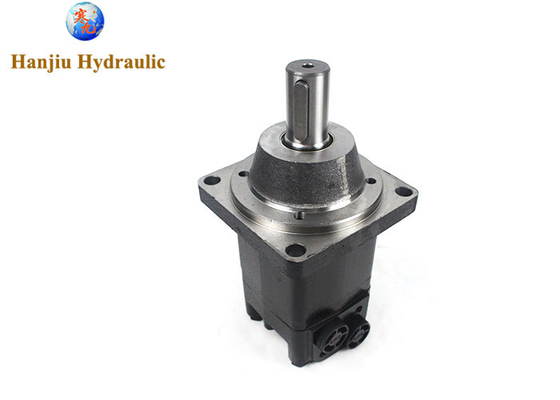

32 mm 1/2 BSP Hydraulischer Orbitalmotor OMSW315-151F0527 Weißer Motor

32 mm 1/2 BSP Hydraulischer Orbitalmotor OMSW315-151F0527 Weißer Motor

Einzelheiten zum Produkt:

Typcode 151F0527--BMSY-315-W-B-D

Hubraum: 315 cm3

Flansche:4-Ø13.5 Radflansche Ø160,Pilot Ø125×8

Schacht:SchachtØ32, Parallell-Taste 10 × 8 × 45

Anschlüsse: G1/2 Gängenhalter,2-M10, G1/4

BMSY-Einführung:

Dieser Motor ist ein hydraulischer Scheibenmotor, weil er weit verbreitet auf Art von Bohrmaschinen von Landwirtschaft, Landwirtschaft, Bauwesen, Industrie und Schwermaschinen verwendet wird. Es hat zahlreiche Anwendungen bei jedem Walzen,AufhebenEs wird auch als Orbit-Hydraulikmotor oder Orbitalmotor oder Low Speed High Torque-Typmotor, auch als Scheibenventil-Hydraulikmotor bezeichnet.

Hauptspezifikation:

BM-Serie von Hanjiu (kompatibel mit Danfoss)

(1) Technische Merkmale:

1Die Konstruktion des Taper-Rolllagern unterstützt hohe axial/radiale Belastungen bei einem Dauerbetriebsdruck von 20,5 MPa und einem intermittierenden Druck von 31 MPa3.

2 Modularisierte Konstruktion, die eine Vielzahl von Flansch- und Ölanschlusskonfigurationen bietet und sich an komplexe Anlagenanforderungen anpasst.

3Kostenwirksam: Preis 20-30% niedriger als bei europäischen und amerikanischen Marken, zugleich ISO-zertifiziert und mit stabiler Qualität.

Prüfobjekte und -methoden

(1) Versuch zur Überprüfung der Verschiebung: Unter Druck ohne LastMessung der Verschiebung bei einer beliebigen der eingestellten Drehzahlen von 20% bis 50% der Nenngeschwindigkeit bzw. der Verschiebung bei der Nenngeschwindigkeit.

(2) Effizienzprüfung: 1 Bei 25% der Nenndrehzahl und des Nenndrucks wird der Durchfluss und andere Daten der ersten Stufe gemessen, nachdem der Betrieb stabilisiert ist.nach der obigen Methode, wurden von 25% des Nenndrucks bis zum Nenndruck zwischen mehr als sechs gleichen Druckpunktgruppen gemessen; 2 bei Höchstgeschwindigkeit und Nenngeschwindigkeit von 85%, 70%, 55%, 40%, 25%,jeweils, um die vorstehenden Prüfdruckpunkte der Datengruppen zu messen; 3 die Umkehrprüfmethode und die Vorwärtsprüfmethode sind dieselben; 4 die Einlasstemperatur 20-35 °C und 70-80 °C und 70-80 °C.Unter den Bedingungen der Einlasstemperatur bei 20-35°C und 70-80°C, messen die volumetrische Effizienz von mehr als 7 gleichen Druckpunkten im Bereich von Nulldruck bis Nenndruck bei Nenndrehzahl; 5 Zeichnen Sie die Effizienzcharakteristikkurve (Abb.10-28) und umfassende Leistungskurve6 Ziehen Sie die Effizienzkurve auf, wenn die Öltemperatur 20-35°C und 70-80°C beträgt.

(3) Antriebseffizienzprüfung: Bei unterschiedlichen konstanten Drehmoment- oder Druckwerten ist die Antriebsmethode mit konstantem Drehmoment oder mit konstantem Druck anzuwenden.Messung des Startdrucks oder des Drehmoments der Motorausgangswelle in verschiedenen Phasenwinkeln, und in der Vorwärts- und Rückwärtsrichtung bei 25%, 75% bzw. 100% des Nenndrucks und den angegebenen Gegendruckbedingungen und berechnet den Startwirkungsgrad.

(4) Leistungstest bei niedrigen Geschwindigkeitendie Messung der Mindestgeschwindigkeit in positiver und negativer Richtung wiederholen, ohne zu kriechen, und zwar mit dem Verfahren der schrittweisen Geschwindigkeitsreduzierung bzw. -erhöhung.. Die Mindestgeschwindigkeit von 50% des Nenndrucks bis zur Mindestgeschwindigkeit von 4 gleichen Druckpunkten zwischen den Nenndrucken gemäß der obigen Methode gemessen wird.und die Druckpunkte in den Positiv- und Negativlenkungstests jeweils mehr als fünfmal prüfen.

Kontaktieren Sie einen Hydraulik-Spezialisten oder HANJIU.
