| Modell Nr.: | 3p40 | Gewährleistung: | 12 bis 18 Monate |
|---|---|---|---|
| Schraube: | 1, 2, 3, 4, 5, 6, ... | Durchfluss: | 40lt, 50lt, 60lt, 80lt, 100lt, 120lt, 140lt,… |
| Spool-Funktion: | Typ der schwimmenden Steuerung | Material: | Gusseisen |
| Hervorheben: | 3 Drehregelventil der Spule,11GPM Monoblock-Richtungsregelventil,40 L/Min Richtregelventil |
||

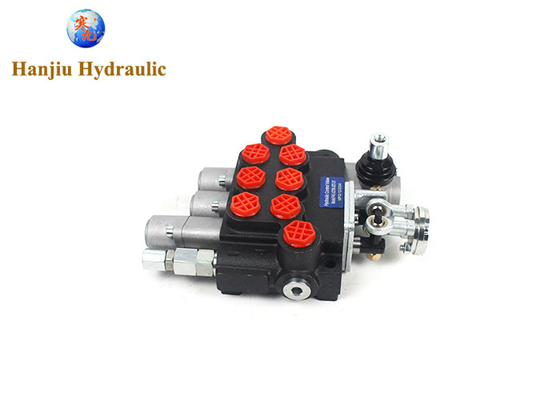

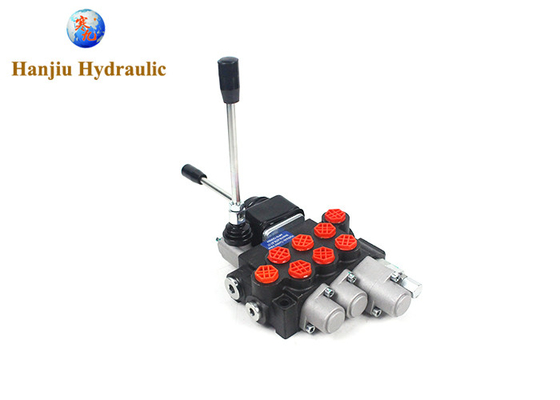

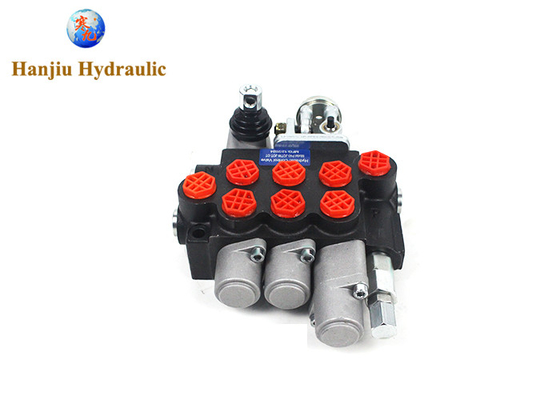

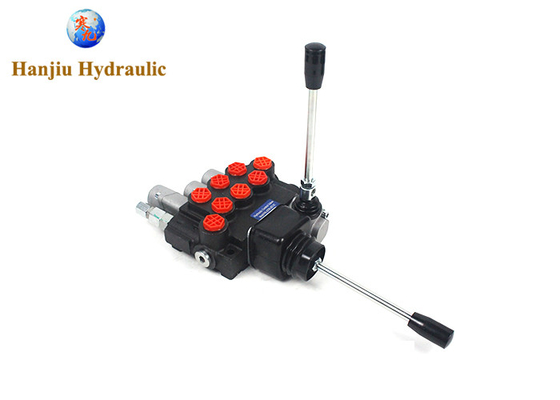

Monoblock-Richtungsschaltventil 40 L/Min (11 GPM) 3 Spule 4 Positionen Doppelwirkung + Joystick
P40-Reiheventile mit mittlerem hohem Druck Monoblock-Konstruktion basiert auf Europa-Technologie entwickelt.
.Inneres Rückschaltventil: Das Rückschaltventil im Inneren des Ventilkörpers soll sicherstellen, dass das Hydrauliköl nicht zurückgegeben wird.
Inneres Abstandsventil: Das Abstandsventil im Inneren des Ventilkörpers kann den Arbeitsdruck des hydraulischen Systems einstellen.
.Öl-Weg: Parallelkreislauf, Leistung außerhalb der Option
Steuerung: manuell, hydraulisch, pneumatisch, elektropneumatisch, elektrohydraulisch,
Elektromagnetik, Joystick, Joystick und Kabel, Mikroschalter
.Ventilkonstruktion: Monoblockkonstruktion mit 1 bis 7 Hebeln.
| Umgebungstemperatur | -40°C. +60°C. |
| Viskosität | 12...800 mm2/s |
| Flüssigkeitstemperatur | -15°C... +80°C |
| Filtration | 10 bis NAS 1638 |
| Maximaler Betriebsdruck | 250 bar |
| Gegendruck | 50 bar |
| Nominaler Fluss | 40 l/min |
| Leckage ((A,B-T) | 15 cm3/min bei 120 bar |
| Spulenlauf | 6 mm |
| Betätigungskraft | < 200 N |
| Änderung/Spulen | mit 1 bis 7 |
Druckbereich:
Maximaler Versorgungsdruck: 250 Bar (3625,94 psi)
Maximaler Rückdruck: 50 Bar (725,19 psi)
Höchstdruck auf den Prozessen: 300 Bar (4351,13 psi)
Der Öffnungsdruck des Bypassventils steigt proportional zur steigenden Durchflussrate:
180 bar (2610,68 psi) bei 10 l/min
190 bar (2755,72 psi) bei 20 l/min
200 bar (2900,75 psi) bei 30 l/min
210 bar (3045,79 psi) bei 40 l/min
Es wird empfohlen, den richtigen Druck vor der Inbetriebnahme zu überprüfen und einzustellen.
Selbstverstellbar, volle Drehung 30 Bar (435,11 psi Änderung).
