Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | hydraulische Augenhöhlenmotoren | Verlagerung: | 80cc, 100cc, 125cc, 160cc |
|---|---|---|---|
| Anwendungen: | Müllwagen | Material: | Gusseisen |
| Typ des Ventils: | P80 | Max. Durchfluss: | Dauer 60/int.75 L/min |
| Hervorheben: | P80 Monoblockventil,BMR Monoblockventil,Einheitliche Ventile für Müllwagen |
||

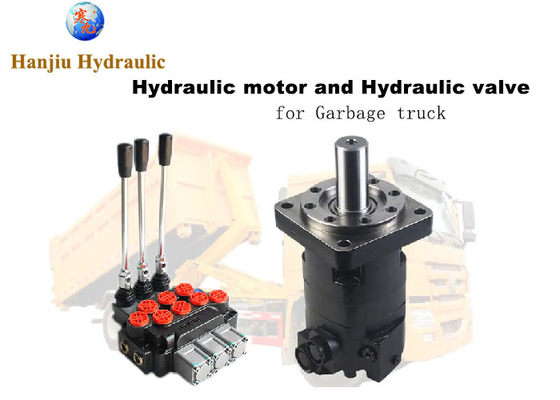

Hanjiu-Technologie liefert hydraulische Orbitmotoren und hydraulische Ventile für Mülltransporter
der Antriebsmotor ist der Motor der Baureihe BMR, der Motor der Baureihe BMSY
auch hydraulisches Monoblockventil, mit Federsteuerung und Abzugsteuerung
Der Druck beträgt 20-25 Mpa.
Typ des Motors

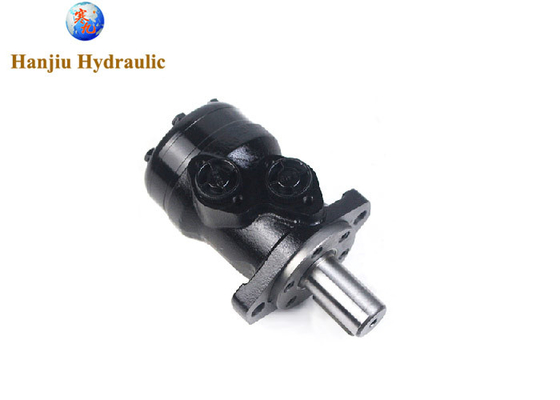

BMR160:
Hubraum: 160 cm3
Flansche: 2 Schrauben Flansche
Welle: 25 mm Welle
Häfen: G1/2

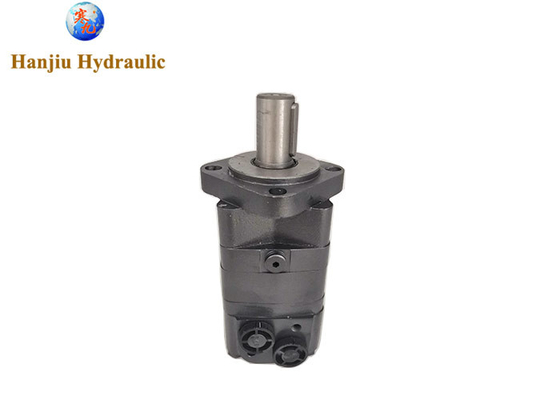

BMSY200:
Hubraum: 200 cc
Flansche: 4 Schrauben Standardflansche
Schlüsselwelle: 32 mm Schlüsselwelle
Häfen:G1/2
Hydraulikventile
Typ:2P80
Durchfluss: 80 Liter
Druck:200bar
Steuerungstyp:Hindernissteuerung
Hauptspezifikation:
Technische Daten für BMR mit 25 und 1 in und 1 in Splin- und 28,56 konischer Welle:
| Typ | BMR BMRS 36 |
BMR BMRS 50 |
BMR BMRS 80 |
BMR BMRS 100 |
BMR BMRS 125 |
BMR BMRS 160 |
BMR BMRS 200 |
BMR BMRS 250 |
BMR BMRS 315 |
BMR BMRS 375 |
|
| Geometrische Verschiebung (cm3/Umdrehung) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| Höchstgeschwindigkeit (rpm) | - Das ist nicht wahr. | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| Int. | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| Max. Drehmoment (N·m) | - Das ist nicht wahr. | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| Int. | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| Höhepunkt | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| Max. Leistung (kW) | - Das ist nicht wahr. | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| Int. | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| Maximaler Druckabfall (MPa) | - Das ist nicht wahr. | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| Int. | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| Höhepunkt | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| Höchstdurchfluss (L/min) | - Das ist nicht wahr. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Int. | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Gewicht (kg) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
Hydraulische Komponenten in Hackermülltransportern
Für den effizienten Betrieb von Hackermülltransportern sind Hydrauliksysteme unerlässlich, die die Kraft liefern, Müllbehälter zu heben, zu kippen und auf den Lkw zu laden.
Schlüsselkomponenten der Hydraulik
Hydraulische Pumpe Umwandelt mechanische Energie in hydraulische Energie.
Hydraulische Zylinder Diese erzeugen die Kraft, um den Hakenarm zu heben, zu neigen und zu sperren.
Hakenarm Zylinder hebt und senkt den Hakenarm.
Tilt Zylinder Neigt das Lkw-Chassis zum Entladen.
Verriegelung Zylinder befestigt den Müllbehälter an den Hakenarm.
Hydraulische Ventile Regeln den Fluss und die Richtung des Hydrauliköls. Richtungssteuerventile werden verwendet, um die verschiedenen Funktionen des Lkw zu betreiben.
Hydraulische Akkumulatoren Speichern hydraulische Energie, um Druckspitzen abzufedern und Notstrom zu liefern.
Hydraulisches Öl Das flüssige Medium, das Energie durch das System überträgt.
Hydraulische Filter Entfernen von Schadstoffen aus dem Hydrauliköl zum Schutz der Komponenten.
Hydraulische Schläuche und Armaturen Verbinden die verschiedenen Komponenten des hydraulischen Systems.
Wie das System funktioniert
Anheben des Hakenarms Der Hakenarmzylinder erstreckt sich und hebt den Hakenarm, um den Behälter einzufangen.
Neigung des Lkw Der Neigungszylinder neigt das Lkw-Chassis, um das Laden und Entladen zu erleichtern.
Verriegelung des Behälters Der Verriegelzylinder befestigt den Behälter während des Transports an dem Hakenarm.
Entladen des Behälters Der Zylinder mit dem Hakenarm senkt den Hakenarm und entlässt den Behälter.
Herausforderungen bei der Hydraulik von Schrottwagen mit Hakenarm
Harte Betriebsbedingungen Exposition gegenüber Schmutz, Schutt und unterschiedlichen Wetterbedingungen.
Schwere Belastungen Komponenten müssen robust sein, um das Gewicht von Müllcontainern zu tragen.
Häufiger Betrieb Das hydraulische System unterliegt häufigen Zyklen, die eine hohe Haltbarkeit erfordern.
Wartung Regelmäßige Inspektionen und Flüssigkeitswechsel sind unerlässlich, um Fehler zu vermeiden.
hydraulische Komponenten in einem Hookarm-Müllwagen
Möchten Sie sich auf eine bestimmte Komponente oder Aspekt der Haken-Arm Müllwagen Hydraulik konzentrieren
Ich kann Ihnen detailliertere Informationen oder Tipps zur Fehlerbehebung geben.
