Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Gusseisen | Gewährleistung: | 12 bis 18 Monate |
|---|---|---|---|
| Gleichspannung optional: | 12V, 24V | Durchfluss: | 80 l/Min |
| Öl-Hafen: | G1/2, G3/8, 7/8-14UNF | Bescheinigung: | Einheitliche Prüfverfahren |
| Hervorheben: | Z80-Monoblock-Steuerventile,6 Rollen Monoblock-Steuerventile,Elektrische Monoblock-Steuerventile |
||

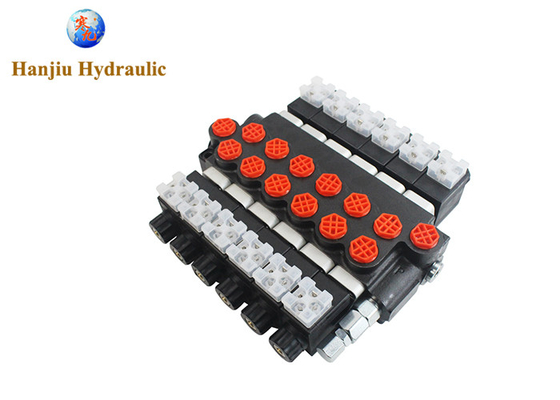

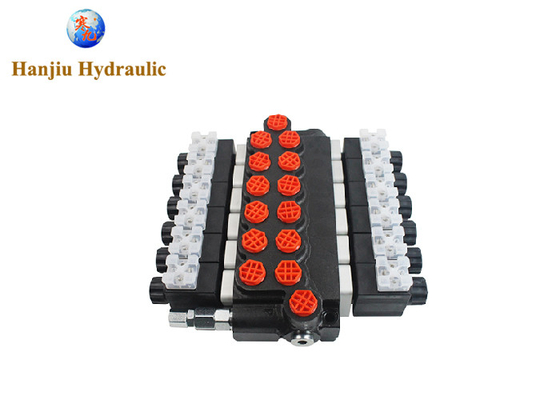

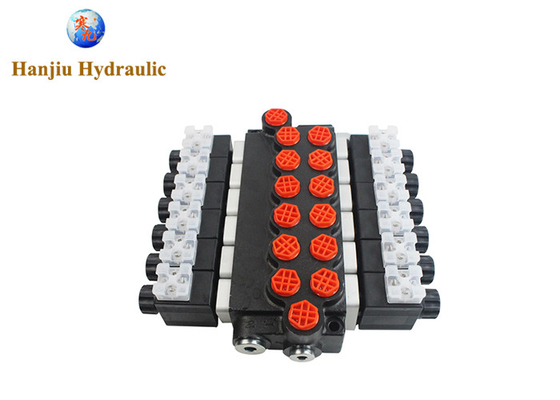

P80 hydraulische Monoblock-Steuerventile mit 6 Spulen, offenes Zentrum elektrisches Ventil Z80 Magnetventil
Spezifikationen:
| Parameter | Wert |
| Anzahl der Arbeitsbereiche | von 1 bis 7 |
| Maximaler Betriebsdruck | 315 bar |
| Betriebsdruck | 210 bar |
| Nennstrom | 50 l / min |
| Betriebstemperatur | von -30 ° С bis + 50 ° С |
| Viskosität der Flüssigkeit | von 20 bis 400 mm2/ s |
| Flüssigkeitstemperatur | von -20 ° С bis + 70 ° С |
| Filtration | Klasse 9 NAS1638 |
| Versorgungsspannung / Stromverbrauch | 12VDC * / 36W und 24VDC * / 29W |
| Schaltfrequenzmaximal | 15,000 mal pro Stunde |
| Arbeitszyklus | 100% |
| Monoblock-Soleinoid-Steuerventile | |||||||||
| Code | Abschnitte | mit einer Breite von mehr als 20 mm | Max. Durchfluss | Portgrößen | Max. Druck | Behälter | |||
| Nein, nicht wirklich. | VDC | (L/min.) | P | Eine | B | T | (Bar.) | Druck (Bar) | |
| 1Z80 A ES3 | 1 | 12V, 24V | 80 | 1/2 ′′ ′′ 1/2 ′′ ′′ 1/2 " ′′ 3/4 " | 250 | 50 | |||
| 02Z80 AA ES3 | 2 | 12V, 24V | 80 | 250 | 50 | ||||
| 03Z80 AAA ES3 | 3 | 12V, 24V | 80 | 250 | 50 | ||||
| 04Z80 AAAA ES3 | 4 | 12V, 24V | 80 | 250 | 50 | ||||
| Die in Absatz 1 genannten Vorschriften gelten nicht für die Berechnung der Zulassungsdauer. | 5 | 12V, 24V | 80 | 250 | 50 | ||||
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | 6 | 12V, 24V | 80 | 250 | 50 | ||||
Portfäden
| BSP-Dreh | Metrische Schleife | US-Standard UNF-Faden | US-amerikanischer Standard-NTP-Faden | ||||
| Code | Fadengröße | Code | Fadengröße | Code | Fadengröße | Code | Fadengröße |
| G04 | G1/4 | M16 | M16X1.5 | U10 | 5/8-12UNF | N06 | NPT3/8 |
| G06 | G3/8 | M18 | M18X1.5 | U12 | 3/4-16UNF | N08 | NPT1/2 |
| G08 | G1/2 | M20 | M20X1.5 | U14 | 7/8-14UNF | N12 | NPT3/4 |
| G12 | G3/4 | M22 | M22X1.5 | U16 | 1-12UNF | ||
WasserventileSie spielen eine sehr wichtige Rolle im hydraulischen System, und ihre Hauptaufgabe ist es, die Richtung, den Druck und den Fluss von Öl im hydraulischen System zu steuern.
1- Steuerungsrichtung: Richtungssteuerungsventile, wie z. B. Rückschaltventile und Rückschaltventile, können die Strömungsrichtung des Öls im System bestimmen,so dass sich hydraulische Aktoren (wie z. B. Hydraulikzylinder oder Hydraulikmotoren) nach den vorgegebenen Aktionsanforderungen bewegen können.
2. Druckregelung: Das Druckregelventil, wie das Erleichterungsventil, das Druckminderventil usw., kann den Druck im hydraulischen System regulieren und steuern,sicherstellen, dass das System innerhalb eines sicheren und stabilen Druckbereichs arbeitet, und gleichzeitig verhindern, dass die Ausrüstung durch zu hohen oder zu niedrigen Druck beschädigt oder abnormal arbeitet.
3. Die Durchflussgeschwindigkeit anpassen: Durchflussregelventile wie Drosselventile, Drehzahlregelventile usw. können die Durchflussgeschwindigkeit im hydraulischen System steuern,so, dass die Bewegungsgeschwindigkeit des Aktoren gesteuert wird.
Wasserventileermöglichen hydraulischen Systemen eine komplexe Bewegungssteuerung, eine präzise Positionierung und einen stabilen Betrieb.Die Leistung und Qualität der hydraulischen Ventile haben einen entscheidenden Einfluss auf die Gesamtleistung und Stabilität des hydraulischen SystemsDaher ist es notwendig, das richtige hydraulische Ventil entsprechend der tatsächlichen Situation zu wählen.
Arten von Hydraulikventilen
Was ist ein hydraulisches Ventil
