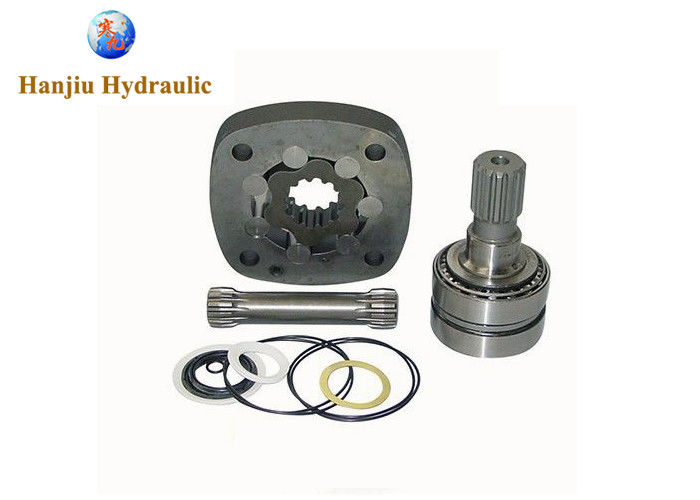

Einzelteil: | LSHT-Motoren | Modell: | 2000 Reihe |
---|---|---|---|
Teile 1: | Lagergehäuse | Teile 2: | Welle |
Teile 3: | Geroler | Teile 4: | Ventil |
Markieren: | Holzkohlen-Lynn-Tellerableerventilmotor 2000,Holzkohlen-Lynn-geroler Hydraulikmotor 2000,Tellerableerventil geroler Hydraulikmotor |
Hydraulikmotor-Ersatzteil, Holzkohle Lynn 2000 ReihenTellerableerventil geroler Bewegungsreparatur Wiederversammlungshandbuch
Wiederversammlung
Überprüfen Sie alle Berührungsflächen im Werkzeug. Ersetzen Sie alle mögliche Teile, die haben
Kratzer oder Grate, die Durchsickern verursachen konnten. Säubern Sie alles Metall
Teile im sauberen Lösungsmittel. Föhnfrisur mit Luft. Wischen Sie nicht trocken ab
mit Stoff oder Papierhandtuch, weil Fussel oder andere Angelegenheit können
erhalten Sie im Hydrauliksystem- und Ursachenschaden. Verwenden Sie nicht
ein grobes Korn oder versuchen, diese Teile zu archivieren oder zu reiben. Überprüfen Sie herum
die Keilnute und der abgeschrägte Bereich der Welle für Grate, Einschnitte
oder Grate, die die Dichtungen schädigen können wenn reassem? Bling das Lagergehäuse.
NNote: Schmieren Sie alle Dichtungen (vor Installation) mit petro? leum Gelee wie Vaseline. Benutzen Sie neue Dichtungen wann
Neuzusammenstellung dieses Motors. Siehe Stückliste (6-129) für
richtige Dichtungsausrüstungszahl.
21. Benutzen Sie eine Presse, um Ausschlussdichtung in äußere Bohrung von zu installieren
Lagergehäuse. Lippe der Dichtung muss nach außen gegenüberstellen. Sehen Sie
Abbildung 11. Wenn eine Presse nicht verfügbar ist, benutzen Sie einen Plastik oder
Gummihammer, achtgebend, dass Sie nicht zu beschädigen oder spannen
Dichtung in der Bohrung.
22. Stützscheibe des Platzes in Dichtungsbohrung. Platzwellendichtung
auf Installationswerkzeug (600496) und Pressedichtung in
Dichtungsbohrung der Wohnung.
23.Clamp, die im Kolben unterbringen, sehen Abbildung 1.
24. Schützende Kugel des Platzes (sehen Sie Anmerkung unten), über Welle.
Wenden Sie Vaseline am Innendurchmesser des Staubes an und
Wellendichtung. Sie benötigen möglicherweise eine Presse, Welle zu installieren und
Lagerversammlung. Verzerren Sie nicht Wellendichtung. Schaden
zu dieser Dichtung verursacht Durchsickern.
NNote: Anmerkung: Kugel (600465), für Wellen Durchmesser-1inch,
verfügbar — durch Sonderauftrag. Benutzen Sie Band über anderem
Wellen zum Schnitt zu verhindern der Dichtungen.
25. Treffen Sie Vaseline auf die [3,00] Dichtung des Durchmessers 76,0 zu.
Installieren Sie Dichtung in das Lagergehäuse.
26. Ausrichtungsbolzen können in der Wiederversammlung sehr hilfreich sein
vom Motor. Sehen Sie Spezialwerkzeugauflistungsseite 2. Wenn Sie
Gebrauchsbolzen, installieren 2 Bolzen, die diagonal in das Lagergehäuse entgegengesetzt werden.
27. Installieren Sie die Wellengleitringdichtung in die Abnutzungsplatte wie gezeigt
im Abbildung 11. Verzerren Sie nicht Dichtung.
28. Installieren Sie die Abnutzungsplatte, sehen Sie Abbildung 11.
29. Tragen Sie einen hellen Film der Vaseline bis die 76,0 auf [3,00]
Durchmesserdichtung und Dichtung in die Abnutzungsplatte installieren.
30. Installieren Sie den Antrieb in die Abtriebswelle.
31. Richten Sie die Kerbe auf außerhalb des Geroler mit aus
Kerbe auf der Abnutzungsplatte. Installieren Sie das Geroler gegen
die Abnutzungsplatte. Seien Sie sicher, die Rollen in zu behalten
Außenring, wenn sie lose sind.
32. Installieren Sie den Ventiltrieb in das Geroler.
NNote: Installation diesmal bezieht 3 Schritte in das TIMING mit ein
vom Motor. TIMING bestimmt die Richtung des Dienstturnus? tion der Abtriebswelle.
Die TIMING-Teile umfassen:
1. Geroler
2. Ventiltrieb
3. Ventil-Platte
4. Ventil
TIMING-Schritt # 1 — Lokalisieren Sie die größte offene Tasche in
Geroler und es auf dem äußeren Rand des Geroler markieren.
33. Tragen Sie einen hellen Film der Vaseline bis die 76,0 auf [3,00]
Durchmesserdichtung. Installieren Sie Dichtung in Nut der Ventilplatte.
34. Richten Sie die Kerbe auf außerhalb der Ventilplatte mit aus
die Kerbe auf dem Geroler wie in Abbildung 12 gezeigt.
TIMING-Schritt # 2 — Lokalisieren Sie die Schlitzöffnung im Ventil
Platte, dessen mit größten offenen Tasche übereinstimmt
das Geroler.
TIMING-Schritt # 3 — Lokalisieren Sie irgendeine der Seitenöffnungen von
das Ventil und diese Öffnung mit dem offenen Schlitz von ausrichten
Ventilplatte, die mit der größten offenen Tasche von übereinstimmt
Geroler. Installieren Sie das Ventil, indem Sie nach rechts es bis drehen
Dornzähne engagieren sich (1/2 Dorn-Zahnmaximum). Dieses stellt zur Verfügung
die richtige Rotation, wenn Sie wie in Abbildung 13 gezeigt unter Druck gesetzt werden.
35. Installieren Sie 2 Federn und 2 Stifte in die Löcher, die in gelegen sind
Bohrung des Ventilgehäuses, wie in Abbildung 14 gezeigt.
36. Tragen Sie einen hellen Film der Vaseline bis die 76,0 auf [3,00]
Durchmesserdichtung. Installieren Sie Dichtung in das Ventilgehäuse.
37. Treffen Sie Vaseline auf die inneren und äußeren Gleitringdichtungen zu.
Installieren Sie Dichtungen auf Balancenring wie in Abbildung 15 gezeigt.
Wichtig: Installieren Sie Gleitringdichtungen in die Positionen, die herein gezeigt werden
Abbildung 15 oder der Motor funktionieren nicht richtig. Tun Sie nicht
Kraft oder die Gleitringdichtungen verbiegen. Jeder möglicher Schaden dieser Dichtungen wird es tun
beeinflussen Sie die Operation des Motors.
38. Richten Sie Stiftkerben im Balancenring mit Stiften in der Bohrung von aus
Ventilgehäuse. Installieren Sie Balancenringbaugruppe in Ventil
Wohnung.
39. Fügen Sie Ihren Finger durch Hafen des Ventilgehäuses ein.
Wenden Sie Druck an, vom Balancenring wie in mit Seiten zu versehen
Abbildung 16. Griffring in Position, bis Ventilgehäuse ist
an Ort und Stelle gegen Ventilplatte (sehen Sie Abbildung 17).
NNote: Nach der Installierung des Ventilgehäuses auf die Ventilplatte
Kontrolle auf richtiger Platzierung. Drücken Sie auf das Ventil runter
Wohnung. Sie sollten einen geringfügigen Frühling action.get erhalten
geringfügige Frühlingsaktion.
