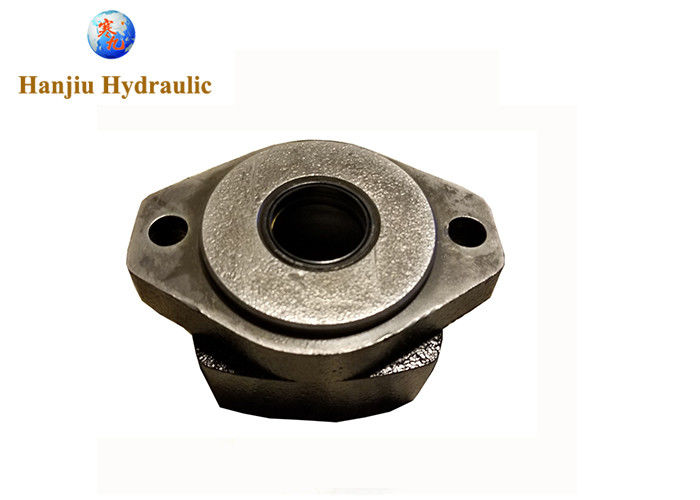

Lagergehäuse, 2000 Reihe, SAE A, Holzkohle Lynn 2000 ReihenTellerableerventil geroler Bewegungsreparatur Zerlegungshandbuch
Zerlegung
Sauberkeit ist bei der Reparatur extrem wichtig
Hydraulikmotor. Arbeit in einem sauberen Bereich. Bevor dem Trennen
die Linien, säubern das Hafengebiet des Motors gänzlich. Gebrauch
eine Drahtbürste, zum des Fremdmaterials und des Rückstands von zu entfernen
um die Außengelenke des Motors. Überprüfen Sie die Welle und
Schlüsselschlitz, entfernen alle Einschnitte, Grate oder Grate, die konnten
schädigen Sie die tragenden Gehäusedichtungen, wenn Sie die Welle installieren
und Lagerversammlung. Vor dem Beginnen der Zerlegung
Verfahren, lassen das Öl aus dem Motor heraus ab.
1. Legen Sie den Motor in einen Kolben mit der Abtriebswelle unten.
Klammer über dem Befestigungsflansch des Motors nicht
die Wohnung. Übermäßiger Spanndruck verursacht
Verzerrung. Beim Festklemmen, verwenden Sie irgendein schützendes
Gerät auf dem Kolben, wie speziellen weichen Kiefern, Stücke
vom Hartgummi oder vom Brett.
Obgleich nicht alle Zeichnungen den Motor in einem Kolben zeigen, wir
empfehlen Sie, dass Sie den Motor im Kolben während halten
Zerlegung und Wiederversammlung. Folgen Sie dem Festklemmen
Verfahren erklärten während des Handbuches
2. Entfernen Sie 4 Bolzen vom Motor.
3. AufzugVentilgehäuse gerade oben. Wenn getanes sorgfältig
Stifte, Frühlinge, Balancenringversammlung und Ventil werden es tun
bleiben Sie auf der Ventilplatte.
4. Entfernen Sie [sorgfältig 3,00] Dichtung des Durchmessers 76,0 von
Ventilgehäuse.
5. entfernen Sie Fallabfluß Stecker-mit Dichtung, von
Ventilgehäuse.
6. entfernen Sie 2 Stifte und 2 Federn vom Balancenring
Versammlung, sehen Abbildung 5.
7. Entfernen Sie Balancenringversammlung.
8. entfernen Sie die inneren und äußeren Gleitringdichtungen von
Balancenring.
9. entfernen Sie das Ventil.
10. (a) entfernen die Ventilplatte.
11. entfernen (a) die [3,00] Dichtung des Durchmessers 76,0 von
Ventilplatte.
12. (a) entfernen den Ventiltrieb.
10. (b) entfernen den Ventiltrieb und den Haltering
11. entfernen (b) Ventilplatte und [3,00] Dichtung des Durchmessers 76,0
von der Ventilplatte
12. (b) entfernen Antriebshalter
13. Entfernen Sie das Geroler. Seien Sie sicher, die Rollen herein zu behalten
der Außenring, wenn sie lose sind.
14. Entfernen Sie den Antrieb.
15. Entfernen Sie die [3,00] Dichtung des Durchmessers 76,0 von
tragen Sie Platte, sehen Sie Abbildung 7.
16. Entfernen Sie die Abnutzungsplatte.
17. Entfernen Sie die Wellengleitringdichtung von der Abnutzungsplatte.
18. Entfernen Sie die [3,00] Dichtung des Durchmessers 76,0 von
Lagergehäuse.
19. Sie benötigen möglicherweise eine Presse, Welle und Lager zu entfernen
Versammlung von Lagergehäuse. (Schlüssel muss sein
entfernt, bevor Welle. entfernt wird)
20. Benutzen Sie einen kleinen Schraubenzieher, um Wellendichtung zu entfernen,
Stützscheibe- und Ausschlussdichtung vom Lager
Wohnung, sehen Abbildung 10. Schädigen Sie nicht Bohrung von
Wohnung.
NNote: Einzelteile der Welle und der Lagerversammlung sind nicht
separat verkauft. Ersetzen Sie als Einheit.
